Оценочный набор MAX17220–MAX17225

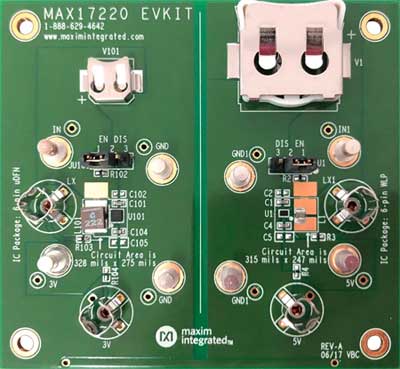

MAX17220EVKIT 1Компания Maxim представляет оценочную плату MAX17220EVKIT#. Она была разработана для микросхем семейства повышающих DC-DC преобразователей MAX17220–MAX17225 с ультра малым током покоя. Отличительные особенности изделия заключаются в двух независимых схемах оценки микросхем семейства MAX17220–MAX17225, в двух разных корпусах. Обе схемы оценочного набора работают в диапазоне входных напряжений от 400 мВ до 5.5 В, в зависимости от нагрузки с типичным стартовым напряжением 0.88 В на нагрузке 3 кОм. Каждая схема обеспечивает выходные конфигурируемые резистором напряжения в диапазоне от 1.8 В до 5 В с шагом 100 мВ. Набор поставляется с инсталлированными микросхемами MAX17220ELT+ и MAX17220ENT+.
MAX17220EVKIT# найдет своё применение в медицинском оборудовании имеющее батареичное питание, устройства беспроводной связи, крошечные IoT-датчики с низким энергопотреблением, носимые устройства.
Отличительные особенности:

  • Два независимых канала на одной плате;
  • Оценка микросхем семейства MAX17220 – MAX17225 в 6-контактном DFN;
  • Оценка микросхем семейства MAX17220 – MAX17225 в 6-контактном корпусе WLP;
  • Диапазон входного сигнала от 400 мВ до 5.5 В;
  • Конфигурируемое выходное напряжение от 1.8 В до 5 В с шагом 100 мВ;
  • Выходной ток до 100 мА/ 225 мА/ 425 мА;
  • Проверенная 2-слойная печатная плата;
  • Компактный размер решения;
  • Полностью собранная и протестированная плата.
