Компания Infineon представляет семейство высокоэффективных монолитных аудиоусилителей класса D, которые выводят качество звука на новый уровень.
Основой для этих устройств является новая технология-технология многоуровневой коммутации для аудиоусилителей класса D. Для создания эталона на рынке аудио, необходимо учесть параметры оценки усилителей, такие как энергопотребление, размер решения, производительность звука, электромагнитные помехи и стоимость спецификации. Благодаря этой технологии становится возможным до пяти уровней модуляции выходного сигнала. По сравнению со своими традиционными аналогами, многоуровневые усилители используют дополнительные встроенные МОП-транзисторы и конденсаторы для получения выходов с более высокой степенью детализации сигнала, то есть с более высокими частотами переключения и масштабируемыми уровнями выходного сигнала. Это выливается в малый форм-фактор и практически полное отсутствие потерь при переключении в режиме ожидания.
Опираясь на вышесказанное, Infineon представляет семейство из четырех интегрированных многоуровневых аудиоусилителей, MA12040 / P и MA12070 / P в двух версиях соответственно. Они могут похвастаться энергопотреблением в диапазоне 250 мВт. По этой причине они подходят для портативных продуктов с питанием от батарей и применения в сложных термо-условиях, свойственных конструкциям современных аудио устройств. Традиционные усилители класса D эффективны только при самых высоких уровнях громкости музыки, что приводит к высокому уровню тепловыделения, что делает их менее подходящими для практической реализации. В реальных ситуациях воспроизведения звука они потребляют значительно больше входной мощности (в среднем ~ 1 Вт), чем интегральные ИС многоуровневого аудиоусилителя первого поколения (~ 0,25 Вт). Недавно представленные устройства поддерживают до четырех каналов, которые могут быть сконфигурированы в режиме параллельной мостовой нагрузки (PBTL), в мостовой нагрузке (BTL) или в одностороннем (SE) режиме. Таким образом, одна микросхема может выдавать пиковую мощность до 160 Вт (максимум 16 А) в одном канале PBTL или, например, ее можно настроить как систему 2.1 с твитерами 2 х 20 Вт в качестве каналов SE и 1 х 40 W НЧ-динамик как канал BTL.
Кроме того, продукты оснащены усовершенствованной схемой управления цифровым питанием, низким THD + N (0,003 процента) и низким уровнем электромагнитных помех. Многоуровневая технология позволяет работать без радиатора и без фильтров.
Это снижает спецификацию материалов и общие системные затраты благодаря уменьшенному количеству компонентов и минимальным требованиям к охлаждению. MA12040 / P и MA12070 / P имеют несколько режимов защиты, таких как блокировка пониженного напряжения (UVLO), защита от короткого замыкания / перегрузки по току и постоянному току, а также предупреждение и ошибка перегрева.

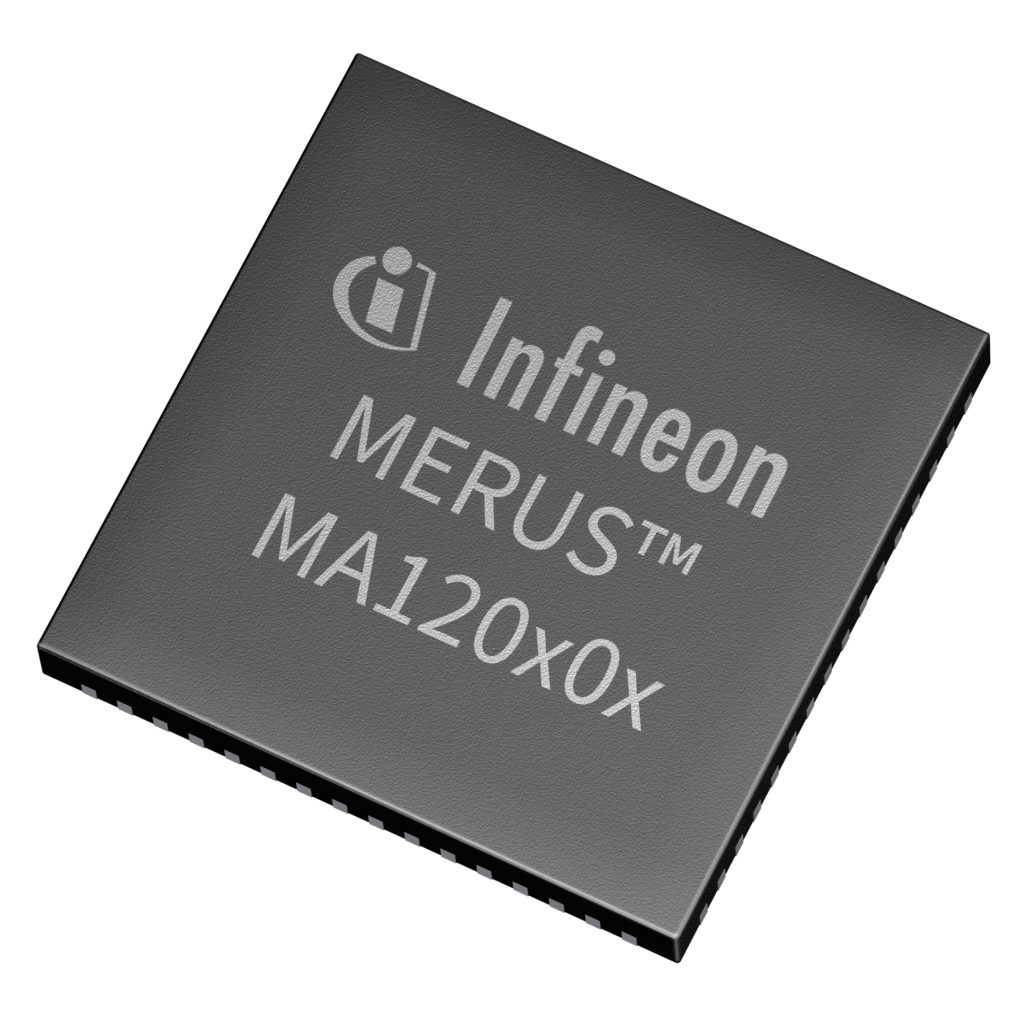

Интегрированные в MERUS многоуровневые ИС усилителя класса D поставляются в 64-контактном корпусе QFN с термическим усилением и открытой тепловой подушкой (EPAD).
