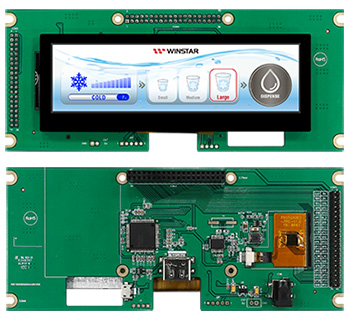

WF52ASZFSDHGX - это широкоформатный 5.2” O-Film TFT дисплей с емкостной сенсорной панелью (PCAP), разрешением 480 x 128 пикселей и поддержкой Raspberry PI.
Данный дисплей работает на базе драйвера IC TFP401 и конвертирует сигнал в HDMI интерфейс. Сенсорная панель работает на базе IC GT911 в I2C интерфейсе, с последующей конвертацией в USB; версия прошивки емкостной сенсорной панели 0x99. WF52A (Raspberry PI) так же доступна в версиях с резистивной сенсорной тач панелью (RTP) и без сенсорной панели. WF52ASZFSDHGX работает только с Raspberry Pi1 ~ Pi3/Pi3B/Pi3B+. Для работы дисплея с другими версиями Raspberry Pi пожалуйста свяжитесь с нами для получения дополнительной информации.
Напряжение питания Vcc – 5V (типичное значение). Модель обладает глянцевым покрытием с O-Film поляризатором для более широкого угла обзора. Угол обзора 6 часов, а цветовая инверсия 12 часов; яркость дисплея составляет 600 ~700 cd/m2. Рабочий температурный диапазон -20℃ to +70℃, а температура хранения -30℃ to +80℃.
| WF52ASZFSDHGX | Измерения |
|---|---|
| Диагональ | 5.2 дюйма |
| Разрешение | 480 x 3(RGB) x 128 |

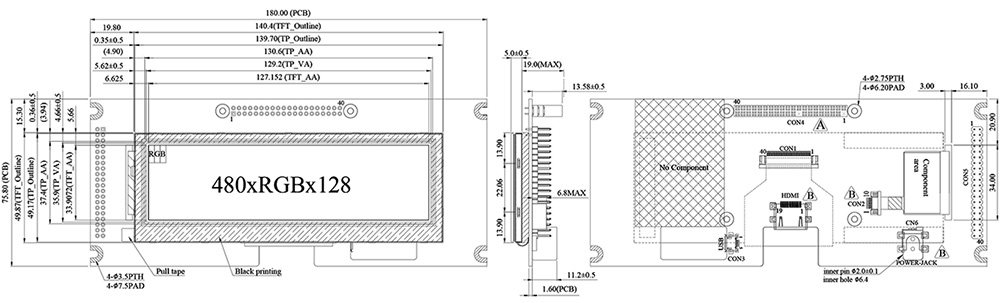

| Габариты | 180.0 x 75.8 x 23.94 mm |
| Активная область | 127.152 x 33.9072 mm |
| Шаг пикселя | 0.0883 x 0.2649 mm |
| Тип LCD | TFT, Белый, Трансмиссивный |
| Угол обзора | на 6 часов |
| Инверсия | на 12 часов |
| Соотношение сторон | Bar Type |
| Тип подсветки | LED, Белый |
| IC-Контроллер | TFP401 |
| Интерфейс | HDMI |
| Сенсорная панель | CTP / RTP На выбор |
| CTP IC | GT911 или эквивалентный |
| CTP Интерфейс | USB |
| CTP FW Версия | 0x99 |
| Поверхность | Глянцевая |
