Новый драйвер MOSFET и IGBT от Infineon

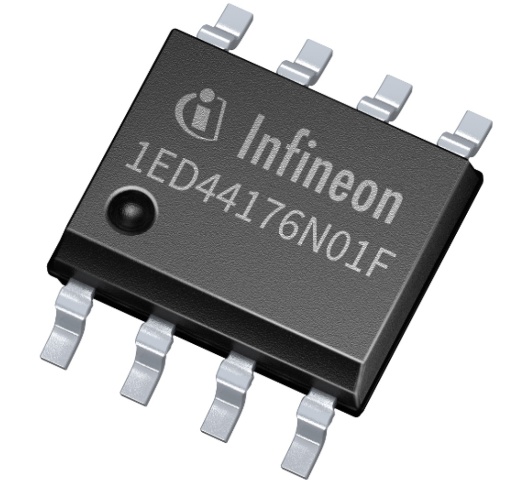

1ED44176N01F.jpg 1779781110Новый одноканальный драйвер затвора для силового MOSFET или IGBT транзистора представила компания Infineon. 1ED44176N01F- драйвер «нижнего плеча» который имеет максимальное напряжение собственного питания до 25 В. 1ED44176N01F ориентирован для работы в корректорах коэффициента мощности (PFC) с цифровым управлением и других узлах преобразования питания с несимметричной топологией. Драйвер имеет возможность обеспечить максимальный ток нарастания 0,8 A и ток спада 1,75 A. Новинка оснащена компаратором для реализации защиты от перегрузки по току (OCP) и схемой защиты от пониженного напряжения питания. Выход статуса защиты одновременно служит входом для выключения драйвера. Драйвер выпускается 8-выводном корпусе PG-DSO8.

Особенности 1ED44176:

  • защита от перегрузки по току;
  • порог перегрузки по току 0,5 В с точностью ± 5%;
  • блокировка питания при пониженном напряжении;
  • КМОП-триггерные входы;
  • 3, 5, 15 В-совместимые входы;
  • выход в фазе с входом;
  • раздельная «земля» между для входной логики и силовым выходом;
  • защита от ЭСР: 2 кВ, согласно HBM.
