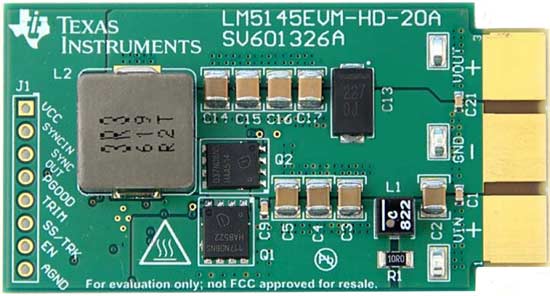

Компания Texas Instruments представляет 100 Вт оценочный модуль LM5145EVM-HD-20A высокой плотности. Изделие представляет собой синхронный понижающий DC/DC преобразователь, который использует синхронное выпрямление для достижения высокой эффективности в небольшом пространстве. Работа модуля происходит в диапазоне входных напряжений от 24 В до 72 В, обеспечивая на выходе стабилизированное напряжение 5 В и ток до 20 А. В модульном дизайне используется 75 В синхронный понижающий контроллер LM5145 с широким диапазоном входных напряжений (Vin=6 В ... 75 В) и коэффициентов заполнения, с ШИМ контуром управления в режиме напряжения, с интегрированными драйверами управления затворами MOSFET транзисторов верхнего и нижнего плеча, с циклической защитой от перегрузки по току, прецизионным входом разрешения (enable) и функциями отслеживания напряжения источника питания. LM5145 предлагает полный набор защитных функций для обеспечения защиты преобразователя в случае неисправности. К ним относятся: блокировка при понижении напряжения, программируемый плавный пуск для снижения пускового тока, защита от перегрузки по току в режиме сбоя и отключение при перегреве. Также предусмотрено точное включение, индикатор PGOOD с открытым стоком и функции SYNC IN/SYNC OUT. Частота переключений EVM составляет 220 кГц и может быть синхронизирована с более высокой или более низкой частотой, если это необходимо. Преобразователь не только имеет защиту от снижения напряжения ниже допустимого уровня (UVLO), но и выводы EN/ UVLO, позволяющие поддерживать настройку UVLO для приложений, имеющих специфические требования к включению и выключению питания.
