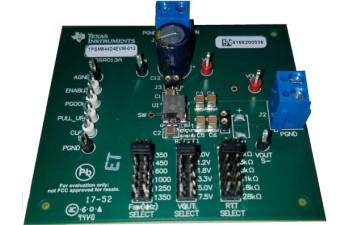

Плата TPSM84424EVM-013 от Texas Instruments позволяет оценить модуль TPSM84424. Кроме модуля, построенного по топологии синхронного понижающего преобразователя, на плате размещены входные и выходные конденсаторы, резисторы и разъемы с перемычками для выбора режимов работы. С помощью перемычек можно установить фиксированные значения выходного напряжения, рабочей частоты и настроить режим TurboTrans для улучшения переходного отклика.
К контрольным точкам можно подключить приборы для измерения КПД, рассеиваемой мощности, пульсаций на входе и выходе, коэффициенты стабилизации и переходные характеристики. К контрольным точкам подключены и выводы модуля ENABLE, PGOOD и CLK для управления и контроля режимов.
Благодаря своей компоновке TPSM84424EVM-013 имеет оптимизированные тепловые характеристики, минимальные пульсации и шумы на выходе.
Особенности TPSM84424EVM-013:

• Диапазон входного напряжения: 4,5…17 В;
• Диапазон выходного напряжения: 1…7,5 В;
• Выходной ток: 4,0 А;
• Рабочая частота: 350…1350 кГц;
• Улучшенный переходный отклик.
