универсальный приемник беспроводной энергии от Maxim Integrated

 max77950b

Компания Maxim Integrated сообщила о начале продаж новинки микросхемы MAX77950, которая может быть использована для создания приемника в системе беспроводной передачи энергии. MAX77950 имеет полное соответствие стандартам беспроводных зарядных устройств WPC малой мощности (v1.2) и PMA SR1 (v2.0), то есть, способна производить частотную демодуляцию получаемых посылок (FSK – Frequency Shift Keying) в соответствии с этими стандартами. Это решение способствует в реализации индуктивного метода приема энергии и обеспечивает до 12 Вт выходной мощности. MAX77950 имеет точную установку выходного тока и схему измерения напряжения во всем диапазоне нагрузок. Благодаря запатентованной функции PeerPowerTM, микросхема MAX77950 может работать в качестве устройства-передатчика энергии, что является отличительной особенностью данного решения.

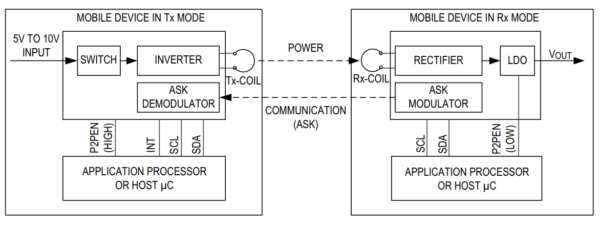

 max77950 peerpower mode block diagram 600x226

Особенности MAX77950:

  • соответствие двум самым распространенным стандартам в мире по беспроводной передачи энергии – WPC/PMA;
  • функция PeerPowerTM обеспечивает работу микросхемы в качестве передатчика энергии;
  • выходное напряжение настраивается от 3.5 до 12.7 В с шагом 100 мВ;
  • интегрированный синхронный выпрямитель по схеме полный мост;
  • программируемая функция обнаружения посторонних предметов (FOD – Foreign Object Detection);
  • реализация защиты от перенапряжения, температуры, превышения тока и короткого замыкания;
  • корпус WLP52.
