Новые драйверы затворов Infineon.

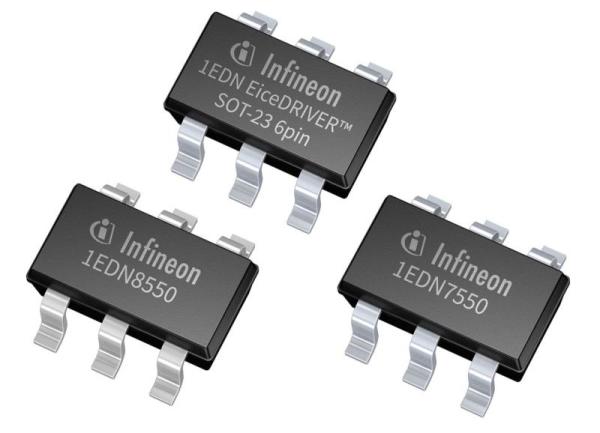

32b

Компания Infineon сообщила о выходе новых одноканальных драйверов силовых MOSFET-транзисторов с дифференциальным входом-1EDN7550 и 1EDN8550.Новые драйверы обладают отличным подавлением синфазных помех управляющего сигнала (+72/-84 В статического напряжения и ±150 В динамического напряжения). Все это возможно без необходимости обрезки контуров земли. Поскольку микросхемы имеют истинно дифференциальные входы, на поведение драйверов оказывает влияние только разность напряжений между двумя входами. Новинка обеспечивает отличную устойчивость к смещениям уровня земли, обусловленным паразитными индуктивностями истоков мощных MOSFET. 1EDN7550 и 1EDN8550 намного дешевле, а так же занимают меньше места, чем традиционные решения на основе микросхем гальванически изолированных драйверов.

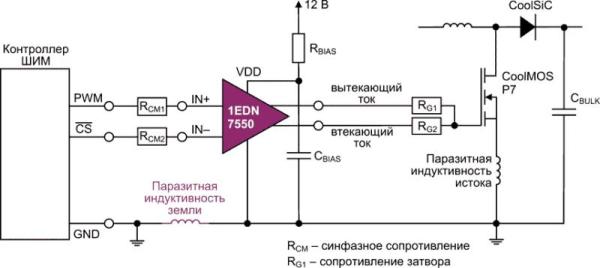

33b

Характеристики:

  • Два раздельных низкоомных выходных канала Source/Sink – +4.0/-8.0 А;
  • Диапазон напряжений питания – 4.5...20В;
  • Время распространения входного импульса – 45 нс;
  • Возможна работа на частоте до 15 МГц;
  • Защита от пониженного напряжения (UVLO) – 4.2 В (для 1EDN7550) и 8.0 В (для 1EDN8550);
  • Минимальная длительность сигнала управления должна быть не менее 25 нс;
  • Управление осуществляется с помощью дифференциальных входов (практически независимо от потенциала земли);
  • Защита от динамического напряжения ±150 В;
  • Защита от статического напряжения +72/-84 В;
  • Миниатюрный корпус SOT23-6.
