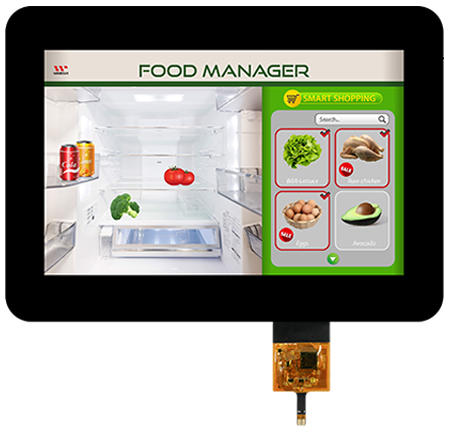

WF101FSYAPLNB0 – это 10.1" дюймовый IPS TFT дисплей с повышенной яркостью и USB проецируемым емкостным сенсорным экраном (PCAP), обладает HD разрешением 1280x800 пикселей. WF101FSYAPLNB0 поддерживает LVDS интерфейс, а емкостный сенсорный экран работает на базе контроллера IC ILI2511 с поддержкой USB и I2C интерфейсов. Размер WF101FSYAPLNB0 составляет 230.56 x 155.01 mm, а размер сенсорной панели - 274.5 x 198.0 x 9.48 mm
Напряжение питания (VDD) для дисплея варьируется от 2.3V до 2.7V, 2.5V (типичное значение). Этот IPS TFT LCD дисплей обладает повышенной яркостью 800 ~ 900 cd/m2, а так же широкими углами обзора: Левый угол: 85°/ Правый угол: 85°/ Верх: 85°/ Низ: 85°(типичное значение). Рабочий температурный диапазон -20℃ to +70℃, а температура хранения -20℃ to +80℃.
| WF101FSYAPLNB0 | Измерения |
|---|---|
| Screen Diagonal Size | 10.1 Дюйм |
| Number of Pixels | 1280 × 3 (RGB) × 800 точек |

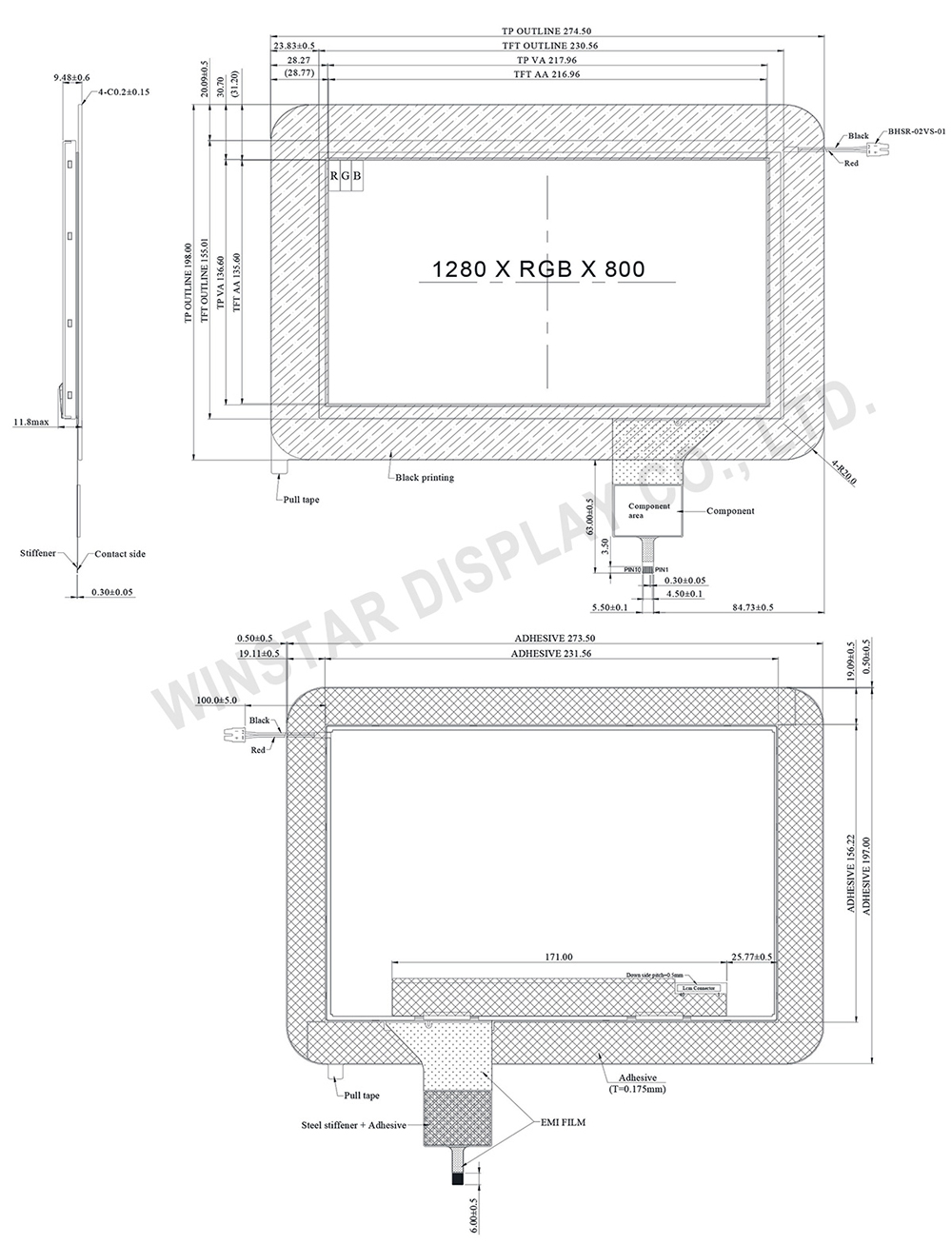

| Измерения модуля | 274.5 × 198.0 × 9.48 mm |
| Активная площадь | 216.96 (H) × 135.6 (V) mm |
| Размер пикселя | 0.1695 × 0.1695 mm |
| Матрица | Черный |
| Расположение пикселей | R.G.B. Vertical Stripe |
| Тип подсветки | LED, Белый |
| соотношение сторон | 16:9 |
| Интерфейс | LVDS |
| PCAP IC | ILI2511 |
| PCAP Интерфейс | USB (доступен I2C интерфейс) |
| PCAP FW Версия | V 6. 0. 0. 0.10. 1.60. 1 |
| Сенсорная панель | PCAP Проекционно-Емкостная Сенсорная Панель |
| Поверхность | Глянцевая |
