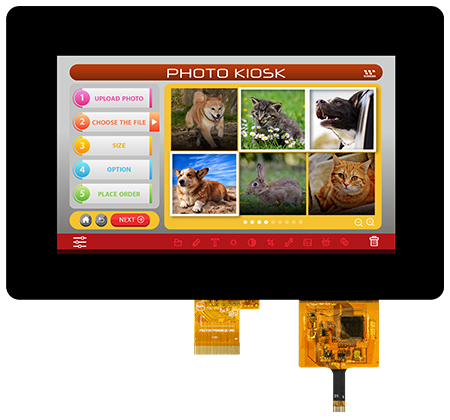

WF70BTIAHLNB0 - это 7-дюймовый TFT-дисплей с разрешением 1024x600 пикселей, с проецируемым емкостным сенсорным экраном (PCAP). Дисплей имеет LVDS интерфейс, а PCAP работает на базе контроллера IC ILI2511, с поддержкой USB и I2C интерфейсов. Размер WF70BTIAHLNB0 составляет 164.802x99.5 mm, с размером сенсорной панели - 202x135.50 mm.
Яркость дисплея составляет 450 cd/m2 (типичное значение),напряжение питания (VDD) для дисплея варьируется от 3V до 3.6V. Модель обладает углом обзора в 12 часов, а цветовая инверсия 6 часов; соотношение размеров сторон 16:9. Рабочий температурный диапазон -20℃ to +70℃, а температура хранения -30℃ to +80℃.
| WF70BTIAHLNB0 | Измерения |
|---|---|
| Размер | 7 Дюйм |
| Разрешение | 1024 × RGB × 600 (TFT) точек |

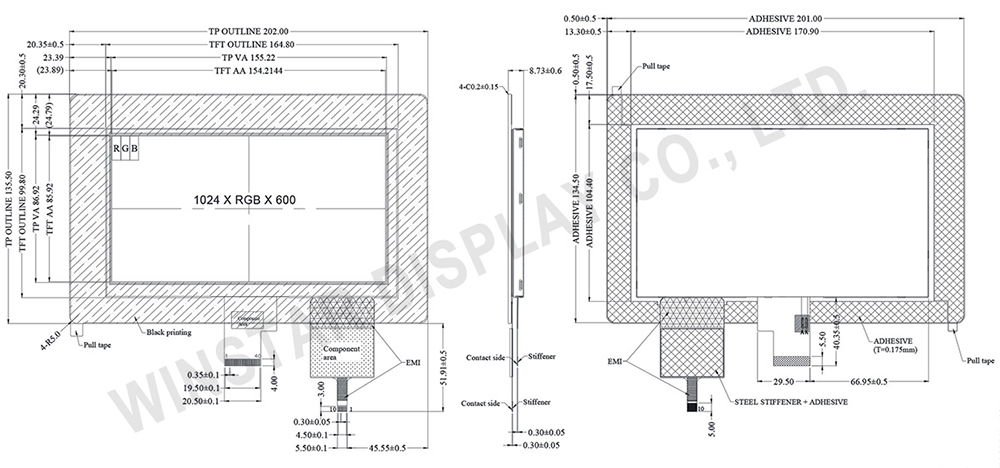

| Измерения модуля | 202.0 (W) × 135.5 (H) × 8.73 (D) mm |
| Активная площадь | 154.2144 × 85.92 mm |
| Размер пикселя | 0.1506 × 0.1432 mm |
| LCD Тип | TFT, Белый, Трансмиссивный |
| Угол обзора | на 12 часов |
| Инверсия | на 6 часов |
| соотношение сторон | 16:9 |
| Тип подсветки | LED, Белый |
| Интерфейс | LVDS |
| Сенсорная панель | Емкостная сенсорная панель (PCAP) |
| PCAP IC | ILI2511 |
| PCAP Интерфейс | USB (I2C available) |
| PCAP FW Версия | V 6. 0. 0. 0. 7.65. 0. 1 |
| Поверхность | Глянцевая |
