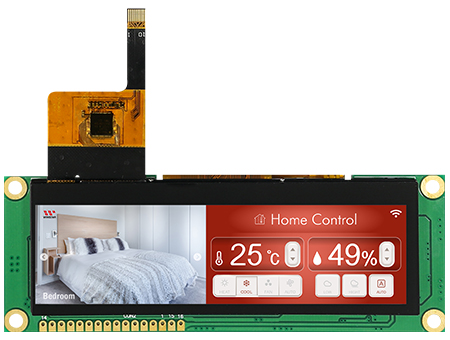

WF39QTIBSDBG0 - это обновленная версия 3.9" цветного TFT модуля ультраширокого формата, с разрешением 480x128 пикселей и имеет проецируемый емкостный сенсорный экран (PCAP). WF39BSQASDNG0 работает на базе контроллера IC SSD1963, с поддержкой MPU 8Бит/16Бит, MCU интерфейсов. Контроллер IC проецируемого емкостного сенсорного экрана - CYTMA568. Так же данный TFT дисплей имеет 36 PIN разъем, где PIN 33 ~ 36 выведен для подсветки, и нет необходимости разрабатывать дополнительную схему подсветки. Индикатор имеет яркость (400 cd/m2) и высокий контраст (500:1). WF39BSQASDNG0 - Это идеальное решение для модернизации монохромного STN WH1602L1 на цветной TFT-дисплея с сенсорным экраном, так как оба дисплея имеют аналогичный размер 122,0 x 44,0 mm (размер печатной платы).
| WF39QTIBSDBG0 | Измерения |
|---|---|
| Размер | 3.9 Дюйм |
| Разрешение | 480 × 128 × RGB (TFT) точек |

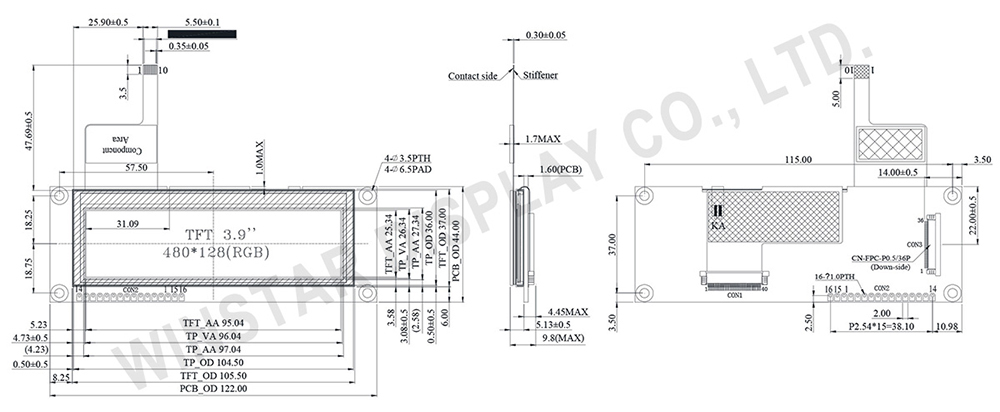

| Измерения модуля | 122.0 × 44.0 × 9.8 (max) mm |
| Активная площадь | 95.04 × 25.34 mm |
| Размер пикселя | 0.066 (W) × 0.198 (H) mm |
| LCD Тип | TFT, Белый, Трансмиссивный |
| Угол обзора | на 12 часов |
| Инверсия | на 6 часов |
| соотношение сторон | Bar Type |
| TFT IC-Драйвер | SSD1963 |
| TFT Интерфейс | Digital 8080 family MPU 8bit/16bit |
| PCAP IC | CYTMA568 или идентичный |
| Тип подсветки | LED, Белый |
| Расположение пикселей | RGB-STRIPE |
| Сенсорная панель | Емкостная сенсорная панель (PCAP) |
| Поверхность | Глянцевая |
