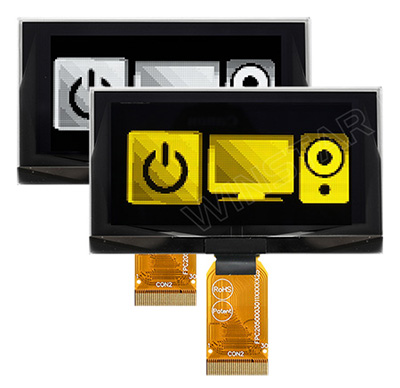

WEO012864U – 2.7'' дюймовый Графический COG OLED модуль с разрешением 128x64 точки c шлейфом для пайки. Дисплей WEO012832U сделан на базе контроллера IC SSD1315 c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и четырехжильного SPI интерфейса. Напряжение питания 3V, а рабочий цикл 1/64.
OLED дисплей WEO012832U может работать в режиме полутонового изображения, которое имеет кодируемый 16 Бит канал яркости. Этот 2.7"-дюймовый OLED модуль идеально подходит для: настенных измерительных приборов, измерительных приборов промышленного применения, POS систем, Облачных/IoT систем, умных устройств, автомобилестроения, коммуникационных систем, медицинских устройств и т.д.
WEO012832U может работать при температурах от -40 ° С до + 80 ℃; а температура хранения - от -40 ℃ до + 85 ℃. В настоящее время индикатор доступен в белом и желтом цветах; другие цвета находятся в стадии разработки и будут скоро доступны. Ниже приведена основная спецификация:
Белый: WEO012832UWPP3N00000
Желтый: WEO012832ULPP3N00000
WEO012864U | Измерения |
---|---|
Разрешение | 128 x 64 точек |

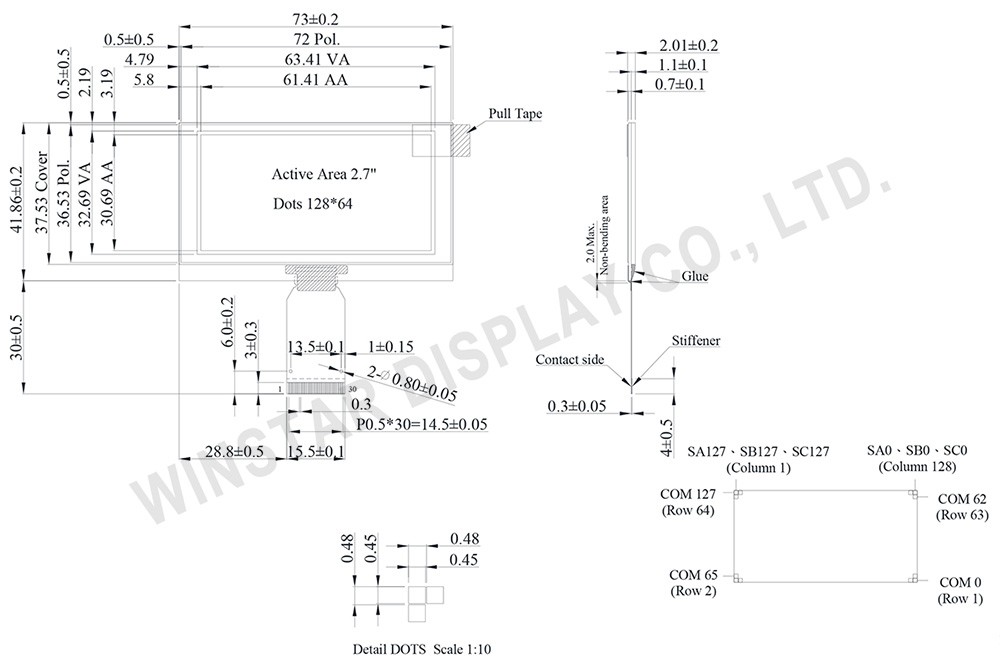

Габариты | 73.0 × 41.86 × 2.01 mm |
Активная область | 61.41 × 30.69 mm |
Размер пикселя | 0.45 × 0.45 mm |
Шаг пикселя | 0.48 × 0.48 mm |
Матрица | Пассивная |
Цвет дисплея | Белый / Желтый |
Рабочий цикл | 1/64 Duty |
IC | SSD1357 |
Интерфейс | 6800/8080/SPI/I2C |
Диагональ | 2.7 дюйма |
