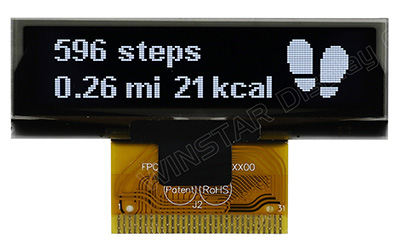

WEO012832K – 2.0" дюймовый COG OLED модуль с пассивной матрицей и разрешением 128x32 точки. Дисплей WEO012832K сделан на базе контроллера IC SSD1315 c поддержкой интерфейсов: параллельного 6800/8080 8-Бит, I2C и четырехжильного SPI интерфейса. Напряжение питания 3V, а рабочий цикл 1/32.
OLED дисплей WEO012832K является PIN to PIN заменой TAB OLED WEX012832A, который был снят с производства в связи со снятием контроллера IC. Для замены вышедшего с производства дисплея WEX012832A клиенту не нужно менять аппаратное обеспечение, а только изменить код инициализации. Этот 2-дюймовый OLED модуль подходит для: промышленных приборов, измерительных приборов, POS систем, Облачных/IoT систем, умных устройств, автомобилестроения, коммуникационных систем, медицинских устройств и т.д.
WEO012832K может работать при температурах от -40 ° С до + 80 ℃; а температура хранения - от -40 ℃ до + 85 ℃. В настоящее время индикатор доступен в белом цвете, другие цвета находятся в стадии разработки и будут скоро доступны. Ниже приведена основная спецификация WEO012832K:
WEO012832K | Измерения |
---|---|
Разрешение | 128 x 32 |

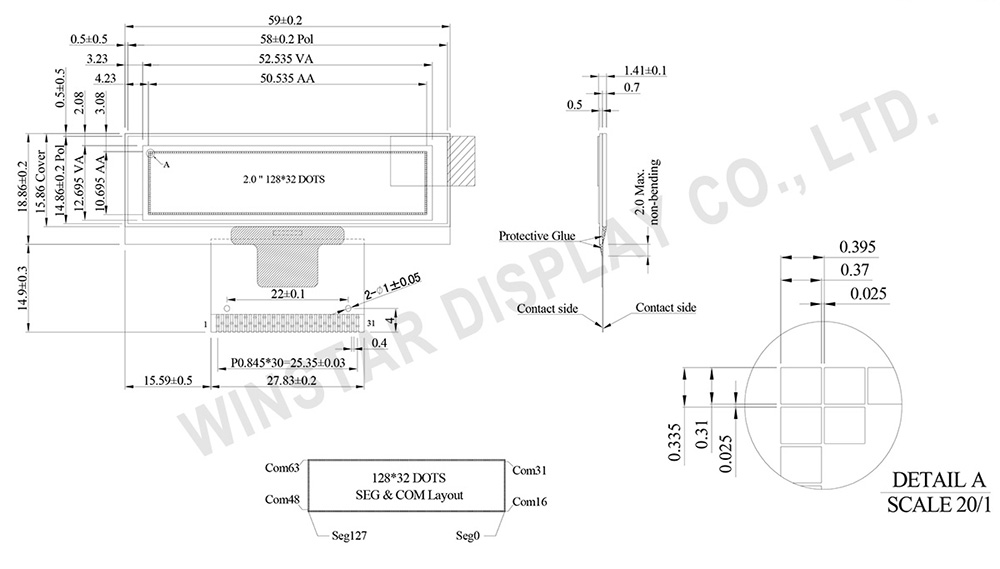

Габариты | 59.0× 18.86 × 1.41 mm |
Активная область | 50.535×10.695 mm |
Размер пикселя | 0.370 × 0.310 mm |
Шаг пикселя | 0.395 × 0.335 mm |
Матрица | Пассивная |
Цвет дисплея | Белый |
Интерфейс | 8 Bits 6800 8000/ SPI/ I2C |
Рабочий цикл | 1/32 Duty |
IC | SSD1315 |
Диагональ | 2.0 дюйма |
