TPS92663 Q1В начале июля 2018г компания Texas Instruments сообщила о том, что она выпустила ИС TPS92663-Q1, которая предназначается для управления матрицей мощных светодиодов.Отличительной способностью этого драйвера LED является возможность полного динамического адаптивного управления матрицей LED с индивидуальной настройкой параметров питания каждого светодиода. Драйвер включает в себя две цепочки, которые состоят из трех последовательно включенных ключей с возможностью закорачивания любого отдельного LED (для его отключения). Цепочка может питать как один LED, так и всю цепочку которая состоит из нескольких последовательно включенных LED. Ещё одной положительной стороной цепочки является то, что она позволяет соединять два ключа параллельно для получения большого тока через LED. Управление драйвером TPS92663-Q1 осуществляется при помощи микроконтроллера, для работы с которым имеется универсальный последовательный интерфейс UART. Этот интерфейс имеет поддержку шины CAN, которая обеспечивает высокую аппаратурную устойчивость при работе с разнородными устройствами.На одну шину возможно подключить две ИС (TPS92663-Q1 и TPS92662-Q1). Так же есть возможность синхронизации работы нескольких ИС TPS92663-Q1. Питание LED осуществляется через транзисторы с низким сопротивлением в открытом состоянии, что позволяет минимизировать рассеиваемую ИС мощность. Так же предусмотрена возможность информирования об открытых и закороченных LED. Применение данной ИС как нельзя лучше подойдет для использования их в управлении светодиодными фарами автомобилей. ИС имеет полное соответствие требованиям автомобильного стандарта AEC-Q100 и работает в диапазоне температур от –40C до 125C.

Характеристики ИС:

  • Напряжение на входе от 4.5В до 60В.
  • Последовательная цепочка использует 6 ключей, которые разделены на 2 подгруппы.
  • Синхронизация до 16 адресуемых ИС.
  • Встроенный 8-разрядный АЦП с двумя мультиплексируемыми входами.
  • 10-разрядная регулировка яркости LED через управление параметрами ШИМ.

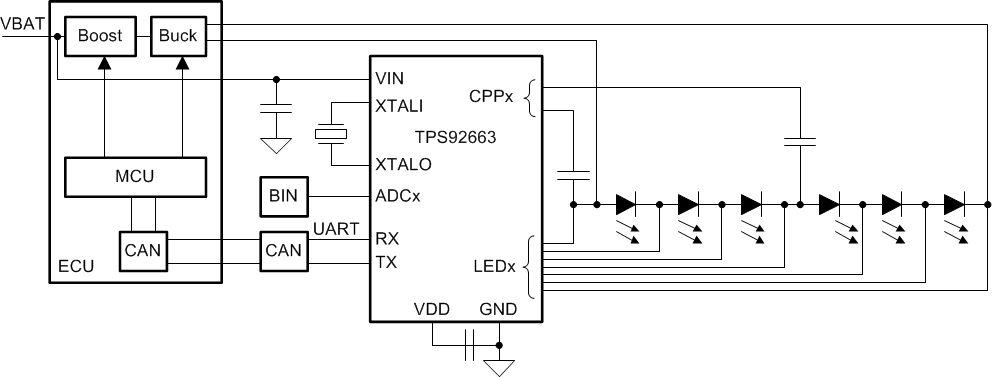

fbd slusd34
