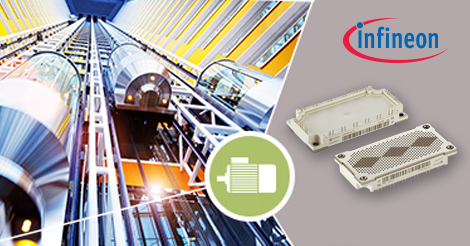

6284Компания Infineon разрабатывает и производит широчайший спектр инновационных продуктов. Не давно было объявлено о расширении семейства PIM (PIM - Power Integrated Module) новым модулем в корпусе EconoPIM 3 12-го класса на ток 150 А. Новые диоды входного моста рассчитаны на напряжение 1600 В. Силовой модуль линейки EconoPIM относится к интегрированным приборам, которые состоят из входного диодного моста, транзистора (выполняющего роль чоппера), трехфазного инвертора и NTC датчика. В семейство EconoPIM компании Infineon входят приборы, напряжение которых составляет 650 В, 1200 В и 1700 В, а так же токи от 25 А до 150 А. Модули изготавливаются в корпусах двух типов: EconoPIM 2 и EconoPIM 3, и могут поставляться с нанесенным на основание теплопроводящим материалом TIM (Thermal Interface Material). Добиться высокой плотности мощности в высоко интегрированном силовом устройстве позволяют кристаллы Trenchstop IGBT4 с Tvjop= 150 C.

diagram pim 2222
Отличительные особенности EconoPIM 3:

  • Высокая интегрированность решения;
  • Кристаллы Trenchstop IGBT4;
  • Широкая линейка модулей PIM (600-1700В/15-150А);
  • Доступно исполнение с нанесенной пастой TIM (Thermal Interface Material);
  • Два варианта модулей - с контактами под пайку и PressFit.



Применения:

  • Частотный привод;
  • Источники бесперебойного питания.
