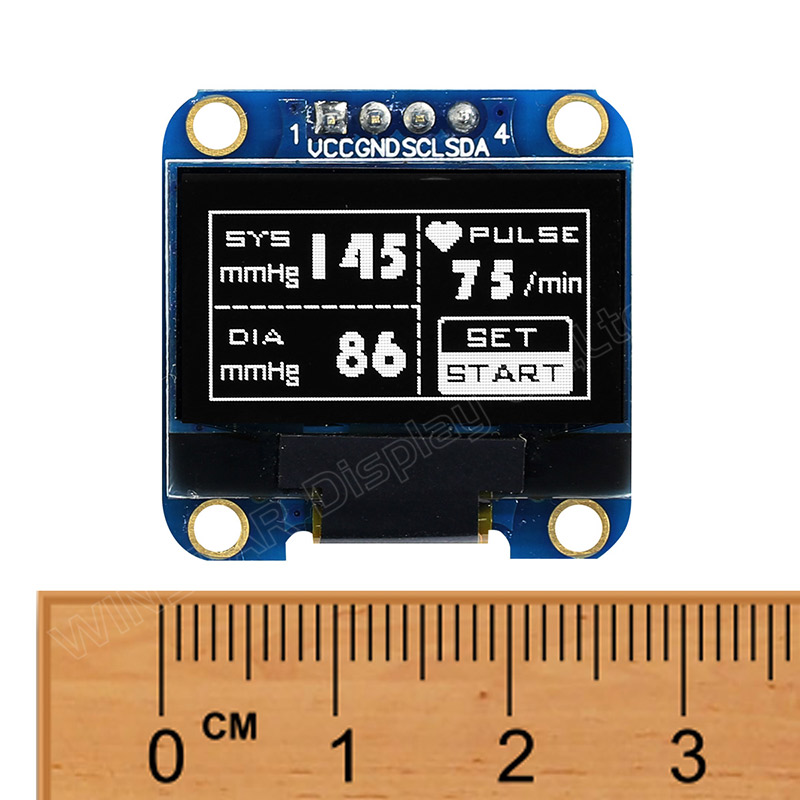

Диагональ COG OLED модуля WEA012864D-03 версия составляет 0.96 дюймов и имеет плату. Разрешение модуля составляет 128x64 пикселей и сделан на базе контроллера IC SSD1306BZ, поддерживает только I2C интерфейс. VCC 3V/5V, I/O 5V ~ 3V, с схемой преобразования, а рабочий цикл (duty cycle) составляет 1/64. В отличии от WEA012864D-1 версия WEA012864D-03 имеет меньший размер платы, который составляет 27.3x27.3x2.37mm, имеет крепежное отверстие, а так же 4 металических пинов.
WEA012864D-03 COG OLED модуль идеально подходит для таких решений как: настенные измерительные приборы, POS системы, Облачные loT устройства, устройства интеллектуальных технологий, энергосистемы, автомобильной индустрии, средств связи, медицинских инструментов, носимых умных устройств и т.д. Модуль может работать при температурах от -40℃ до + 80℃; а температура хранения - от -40℃ до + 85℃. Индикатор доступен 2 цветах: желтом и белом. Ниже приведена основная спецификация WEA012864D-03:
- Белый: WEA012864DWPP3N00003
- Желтый: WEA012864DLPP3N00003
| Наименование WEA012864D-03 | размер |
|---|---|
| Разрешение | 128 x 64 Dots |

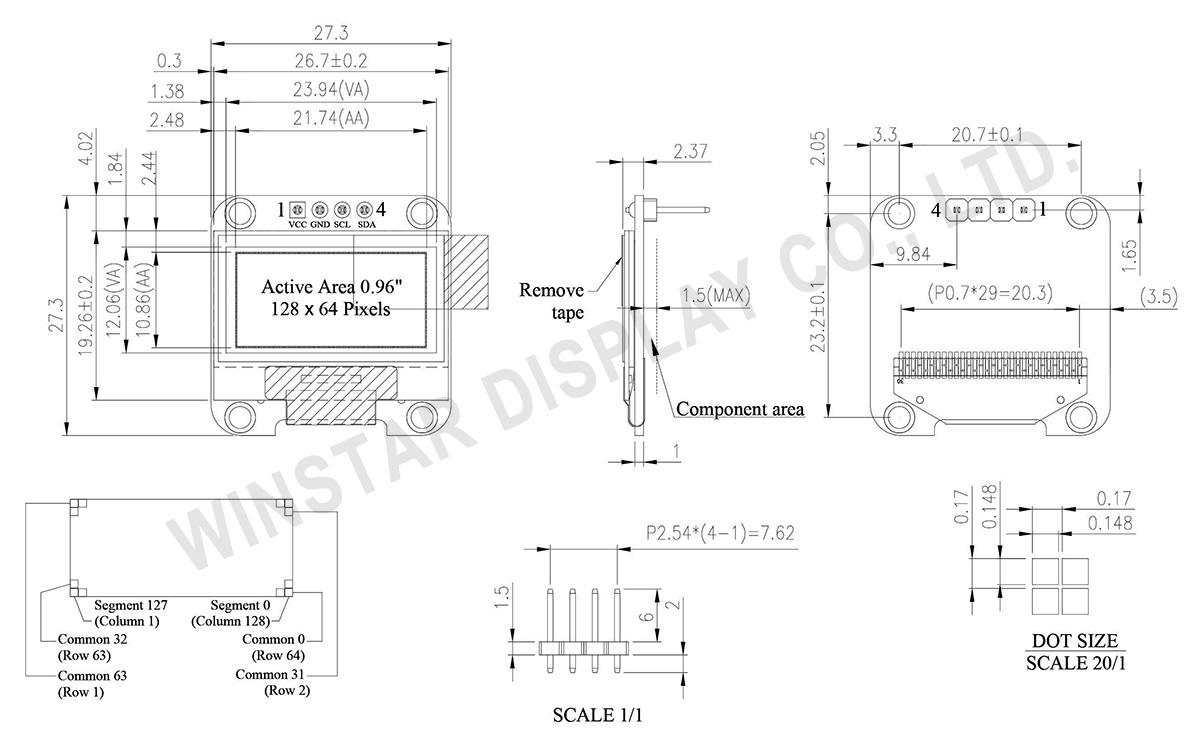

| Измерения модуля | 27.30 x 27.30 x 2.37 mm |
| Активная область | 21.74 x 10.86 mm |
| Размер пикселя | 0.148 x 0.148 mm |
| Шаг пикселя | 0.17 x 0.17 mm |
| Матрица | Пассивная |
| Доступные цвета | Белый, Желтый |
| Рабочий цикл | 1/64 Duty |
| IC | SSD1306BZ |
| Интерфейс | I2C |
| Размер | 0.96 дюйма |
