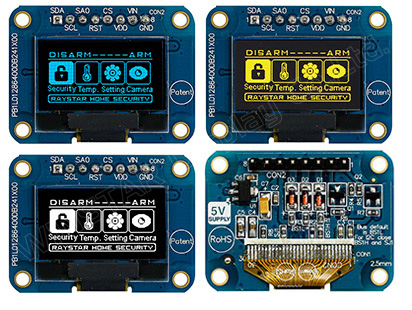

Winstar выпустила 2 новых COG OLED дисплея с платой – это WEA012864D-01 версия и WEA012864D-03 версия; диагональ обеих версий модуля 0.96" с разрешением 128x64 пикселей. WEA012864D-01 сделан на базе контроллера IC SSD1306BZ, поддерживаетI2C интерфейс (по умолчанию) и SPI интерфейс на выбор, VCC 3V/5V, I/O 5V ~ 3V, с схемой преобразования, а рабочий цикл (duty cycle) составляет 1/64. WEA012864D-01 обладает размером 38.0x28.5x2.37 mm и имеет крепежное отверстие, а так же 8 металических пинов.
WEA012864D-01 COG OLED модуль идеально подходит для таких решений как: настенные измерительные приборы, POS системы, Облачные loT устройства, устройства интеллектуальных технологий, энергосистемы, автомобильной индустрии, средств связи, медицинских инструментов, носимых умных устройств и т.д. Модуль может работать при температурах от -40℃ до + 80℃; а температура хранения - от -40℃ до + 85 ℃. Индикатор доступен в желтом, белом и синем цветах. Ниже приведена основная спецификация WEA012864D-01:
- Белый: WEA012864DWPP3N00001
- Желтый:WEA012864DLPP3N00001
- Синий: WEA012864DBPP3N00001
| Наименование WEA012864D-01 | размер |
|---|---|
| Разрешение | 128 x 64 Dots |

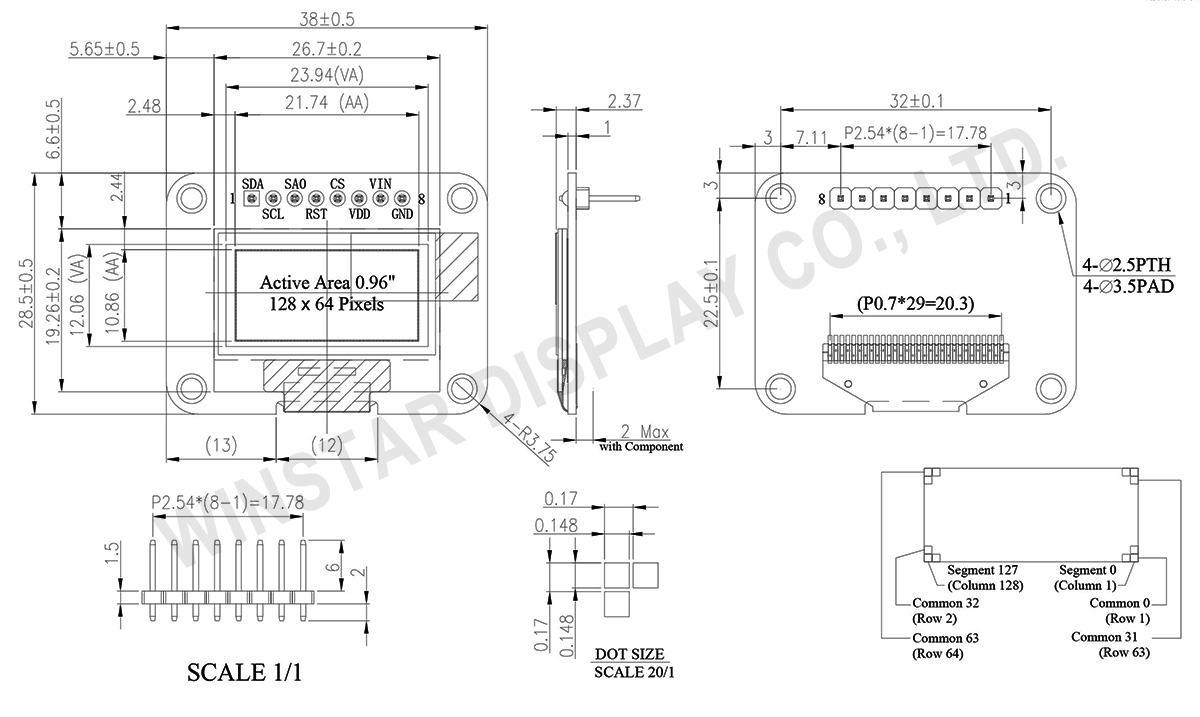

| Измерения модуля | 38.00 x 28.50 x 2.37 mm |
| Активная область | 21.74 x 10.86 mm |
| Размер пикселя | 0.148 x 0.148 mm |
| Шаг пикселя | 0.17 x 0.17 mm |
| Матрица | Пассивная |
| Доступные цвета | Желтый:, Белый, Синий |
| Рабочий цикл | 1/64 Duty |
| IC | SSD1306BZ |
| Интерфейс | Default I2C, Optional SPI |
| Размер | 0.96 дюйма |
