Winstar выпустила новый OLED модуль COG + PCB модель WEP012832A; диагональ модуля 2.23” с разрешением 128x32 точек. WEP012832A сделан на базе контроллера IC SSD1306BZ, поддержка интерфейсов: параллельного 6800/8080 8-Бит, I2C и четырехжильного SPI интерфейса. Напряжение питания 3 ~ 5V.

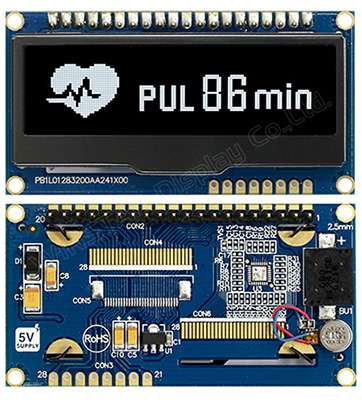

Модель WEP012832A имеет 20 пин металлический штырьевой контакт и крепежные отверстия на плате. Winstar предлогает мини вибромотор и зуммер (на выбор) для индикатора, так же можно выбрать вариант для пайки или же версию с пин выводами + FPC шлейф (артикулы различаются).
Этот 2.23” дюймовый OLED модуль прекрасно подойдет для таких применений как: настенные измерительные приборы, POS системы, Облачные loT устройства, устройства интеллектуальных технологий, энергосистемы, автомобильной индустрии, средств связи, медицинских инструментов и т.д. Модуль WEP012832A может работать при температурах от -40 ° С до + 80 ℃; а температура хранения - от -40 ℃ до + 85 ℃.

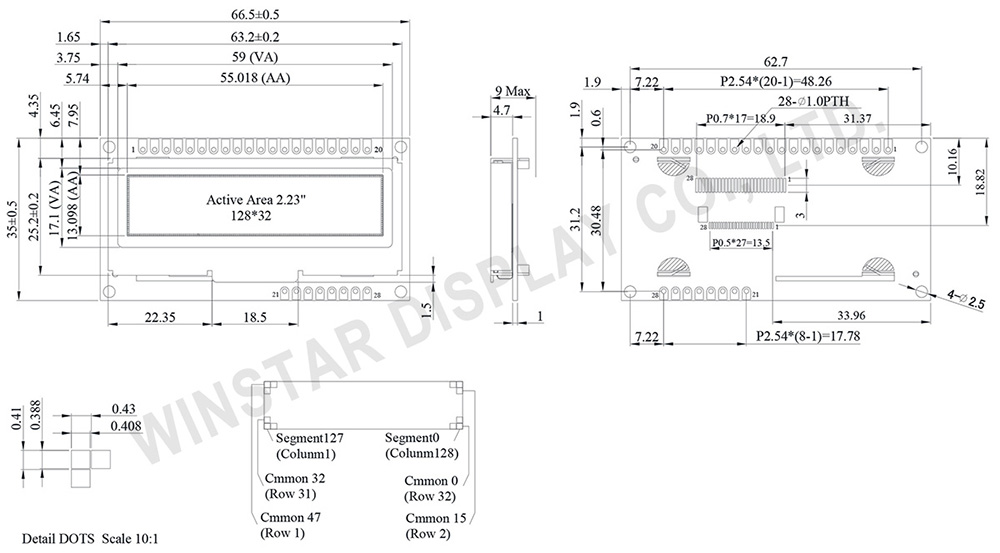

| Item-WEP012832A | Dimension |
|---|---|
| Разрешение | 128 x 32 Dots |
| Измерения модуля | 66.5 x 35.0 x 9.0 mm |
| Активная область | 55.018 x 13.098 mm |
| Размер пикселя | 0.408 x 0.388 mm |
| Шаг пиксел | 0.43 x 0.41 mm |
| Матрица | Пассивная |
| Цвет дисплея | Белый |
| Рабочий цикл | 1/32 Duty |
| IC | SSD1305Z |
| Интерфейс | 6800, 8080, SPI, I2C |
| Размер | 2.23 дюйма |
