Радиомодули компании Hope RF

Радиомодули компании Hope RF.  В настоящее время данные модули является одним из успешных продуктов в своем классе приборов не только по качеству но и цене.

Наименование для заказа Частота Внешний Вид

Описание

Документация Заказать

Приемники

RFM01








433
868
RFM 01 чувствительность: -109дБм
дальность связи с передатчиком RFM02:
300м / 200м
максимальная скорость передачи данных:
115,2кбит/с
программируемая полоса пропускания:
67кГц...400кГц
шаг частот: 2,5кГц
интерфейс управления: SPI
ASP, DQD, ARSSI/DRSSI
• FIFO RX-буфер: 16кбайт
• напряжение питания: 2,2В…5,4В
• ток потребления в рабочем режиме:
9мА / 10,5мА
• ток потребления в режиме ожидания: 3мА
• ток потребления в режиме «сна»: 0,3мкА

Документация







Руководство по программированию


RFM01-433-D
RFM01-433-S1
RFM01-433-S2
RFM01-868-D
RFM01-868-S1
RFM01-868-S2

Передатчики

RFM02







433
868
rfm02

выходная мощность: 8дБм / 5дБм
дальность связи с передатчиком RFM02:
300м / 200м
шаг частот: 2,5кГц
максимальная скорость передачи данных:
115,2кбит/с
• программируемая девиация: 30кГц...210кГц с
шагом 30кГц
выходная мощность: 8дБм / 5дБм
дальность связи с передатчиком RFM02:
300м / 200м
шаг частот: 2,5кГц
максимальная скорость передачи данных:
115,2кбит/с
программируемая девиация: 30кГц...210кГц с
шагом 30кГц

Документация






Руководство по программированию



RFM02-433-D
RFM02-433-S1
RFM02-433-S2
RFM02-868-D
RFM02-868-S1
RFM02-868-S2

Трансиверы

RFM12













433
868
RFM 12 выходная мощность: 8дБм / 7дБм
• чувствительность: -102дБм
• скорость приема данных: 115,2кбит/с
• программируемая девиация: 15кГц...240кГц
• программируемая полоса пропускания:
67кГц...400кГц
• ASP, DQD, ARSSI/DRSSI
• интерфейс: SPI
• FIFO RX-буфер: 16кбайт
• два FIFO TX-буфера по 8кбайт
радиус действия аналогичным трансивером:
100м...300м
• напряжение питания RFM12: 2,2В…5,4В
• напряжение питания RFM12B: 2,2В…3,8В
• ток потребления в режиме передачи:
21мА...24мА
• ток потребления в режиме приема:
10мА...16мА
• ток потребления в режиме ожидания:
0,62мА
• ток потребления в режиме «сна»: 0,3мкА

Документация RFM12




Документация RFM12B




Руководство по программированию



RFM12-433-D
RFM12-433-S1
RFM12-433-S2
RFM12-868-D
RFM12-868-S1
RFM12-868-S2
RFM12B-433-D
RFM12B-433-S1
RFM12B-433-S2
RFM12B-868-D
RFM12B-868-S1
RFM12B-868-S2

Мощные трансиверы

RFM12BP



433
868

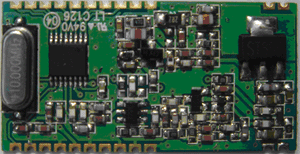

RFM 12BP выходная мощность: 500мВт
• чувствительность: -118дБм
• дальность связи с трансивером RFM12BP: 3000м
• шаг частот: 2,5кГц
• максимальная скорость передачи данных:
115,2кбит/с
• программируемая девиация: 15кГц...240кГц с
шагом 30кГц
программируемая полоса пропускания:
67кГц...400кГц
• интерфейс управления: SPI
• напряжение питания: 2,2В…3,8В и 8В...12В
• ток потребления в рабочем режиме:
20мА и 260мА
• ток потребления в режиме ожидания: 0,62мА
• ток потребления в режиме «сна»: 0,3мкА
Документация
RFM12BP-433
RFM12BP-868

RAM01




433
868

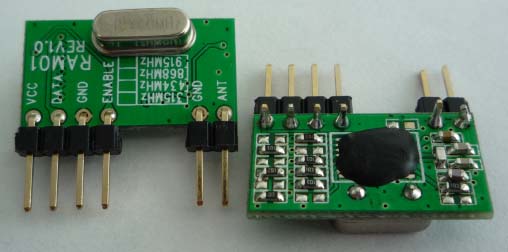

 RAM01 •    полностью интегральный модуль RF-приёмника
•    отсутствует необходимость в настройке
•    малое время установления программируемого PLL-синтезатора частоты с высокой разрешающей способностью
•    возможность использования быстрого режима прыгающей частоты
•    программируемый битрейт: до 40kbps (NRZ)
•    входное сопротивление приёмника: 50Ω
•    чувствительность: −110dBm
•    программируемая полоса пропускания: 85kHz…340kHz
•    фильтрация данных и восстановление частоты
•    распознавание шаблонов принимаемых данных
•    последовательный SPI-совместимый интерфейс
•    возможность чтения всех регистров
•    выход сигналов тактирования и сброса для микроконтроллера
•    приёмный FIFO-буфер на 64bit
•    точный таймер пробуждения
•    детектор напряжения батареи питания
•    напряжение питания: 2.2V…3.8V
•    ток потребления в рабочем режиме: 9.6mA
•    ток потребления в режиме ожидания: 0.5mA
•    ток потребления в режиме отключения: 0.2uA
Документация
RAM01-433-D
RAM01-868-D
RAM01-433-S1
RAM01-868-S1
RAM01-433-S2
RAM01-868-S2

Передатчики

HM-T



433
868
 HM T выходная мощность: 7дБм / 4дБм
• дальность связи с приемником HM-R: 240м / 160м
• скорость передачи данных: 600бит/с...9600бит/с
• интерфейс: UART
• напряжение питания: 2,5В…5В
• ток потребления: 30мА / 31мА
Документация
HM-T433
HM-T868

Приемники

HM-R



  HM T1  чувствительность: -97дБм / -98дБм
• дальность связи с передатчиком HM-T: 240м / 160м
• скорость приема данных: 600бит/с...9600бит/с
• интерфейс: UART
• напряжение питания: 2,5В…5В
• ток потребления: 9мА / 10мА
Документация
HM-R433
HM-R868

Трансиверы

HM-TR



433
868
 HMT TR выходная мощность: 8дБм / 4дБм
• чувствительность: -109дБм
• дальность связи c трансивером HM-TR: 330м / 220м
• скорость приема данных: 300бит/с...1920бит/с
• интерфейс: UART (TTL)
• напряжение питания: 5В
• ток потребления в режиме передачи: 48мА / 50мА
• ток потребления в режиме приема: 34мА / 36мА
• антенный разъем: SMA
Документация
HM-TR433-TTL
HM-TR868-TTL

 Трансиверы

HM-TR


433
868
 HMT TR выходная мощность: 8дБм / 4дБм
• чувствительность: -109дБм
• дальность связи c трансивером HM-TR: 330м / 220м
• скорость приема данных: 300бит/с...1920бит/с
интерфейс: RS-232
напряжение питания: 5В
• ток потребления в режиме передачи: 48мА / 50мА
• ток потребления в режиме приема: 34мА / 36мА
• антенный разъем: SMA
Документация
HM-TR433-232
HM-TR868-232

Трансиверы

HM-TRS


433
868

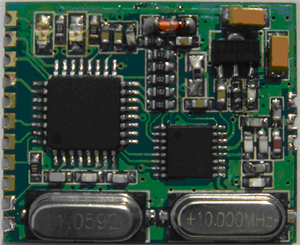

hm trs выходная мощность: 5дБм / 3дБм
• чувствительность: -103дБм / -100дБм
• дальность связи c трансивером HM-TRS: 200м
• скорость приема данных: 300бит/с...1920бит/с
• программируемая полоса пропускания: 67кГц...400кГц
• интерфейс: UART (TTL)
• напряжение питания: 3,3В...5В
• ток потребления в режиме передачи: 30мА / 33мА
• ток потребления в режиме приема: 19мА / 23мА
Документация
HM-TRS433
HM-TRS868



Радиомодули Radiocrafts     Подробная информация (рус.) Заказать
RC1040 Радиомодуль со встроенным микроконтроллером и
готовым протоколом RC232TM. Управляется
с помощью простых AT-команд и может передавать
данные в «прозрачном» режиме. 5 частотных каналов.
Дальность связи до 500 метров.
433 19,2 2,8...5,5



+9



-95

12,7х

25,4х
3,5

rc1040
RC2000 Благодаря встроенному микроконтроллеру и
готовому протоколу RC-232 построение радиоканала
становится доступно даже неискушенному в
высокочастотной области инженеру.
Модуль RC2000 предназначен для
приложений с большим потоком данных.
83 частотных канала.
2400  1024  2,8...5,5  -3  -101

12,7 х

25,4 х

3,5

 rc1040
RC1240  Узкополосный радиомодуль с увеличенной
дальностью связи до 2...4 км. Встроенный
микроконтроллер и готовый протокол RC232TM.
Управляется с помощью простых AT-команд и
может передавать данные в «прозрачном» режиме.
69 частотных каналов.
433  4.8  2,8...5,5  +8  -115

12,7х

25,4х
3,5

 rc1040



Радиомодули Telecontrolli   Подробная информация (рус.) Заказать
RR8-433 Низковольтный  суперрегенеративный AM-радиоприемник с малым временем включения (150 мС) и низким энергопотреблением
(500 мкА)
433,92 2 2,7...3,3 - -90 38,1x
12,7
RR8 XXX
RR10-433 Бюджетный суперрегенеративный AM-радиоприемник с лазерная подстройкой контура и высокой чувствительностью. 433,92 2 4,5...5,5 - -105 38,1x
12,7
RR10 XXX
RR16-433 Узкополосный суперрегенеративный радиоприемник c ПАВ-фильтром. 433,92  9.6 4,5...5,5 -  -102  40,6x
16,5
 RR16
RRQ3-433 Супергетеродинный AM-приемник с амплитудной
модуляцией, кварцевым резонатором и
бесшумной настройкой.
 433,92  4.8  4,5...5,5 -  -106  38,1x
14,5
 RRQ3 XXX
RTFQ2-433  Радиопередатчик с частотной модуляцией и кварцевой
стабилизацией частоты. Гибридная толстопленочная технология
обеспечивает высокую стабильность характеристик.
433,92  9.6  2,2...4  +5  30,5x
10,7
RTFQ2 XXX
RRS3-433  Супергетеродинный AM-приемник с
высокой чувствительностью.
433,92  4,5...5,5  -106  30,5x
10,7
RRS3 XXX
RRFQ2-433  Супергетеродинный ЧМ-приемник с
частотной модуляцией, кварцевым резонатором
и системой ФАПЧ.
433,92  4.8  4,6...5,5  -102  30,5x
10,7
RRFQ2
RT6-433  Радиопередатчик с амплитудной
модуляцией, работающий в широком диапазоне питающего напряжения.
433,92  2,7...14  +12  38,1x
12,2
RT6
RT11-433  Радиопередатчик с амплитудной
модуляцией,
резонатором на ПАВ и внешней антенной.





433,92





9.6  2...6  +7  25,4x
11,4
RT11 XXX
RTFQ1-433  Радиопередатчик с частотной модуляцией, резонатором на ПАВ и внешней антенной.  433,92  9.6  2,2...4  +5



20,3x
11,4

RTFQ1 1
RXQ1-433  Двухканальный модуль приемопередатчика c частотной модуляцией. Синтезатор частоты.  433,92/
434.33
20  2,7...5,25  +5  -100  22,9x
30,5
RXQ1
RXQ2-433  Многоканальный модуль GFSK-приемо
передатчика. Программирование частотного канала, выходной мощности, адреса отправителя
и получателя,
длины пакета.
433,92  38,4  1,9...3,6  +7  -102  22,9x
20,3
RXQ2 x
Радиомодули PANASONIC Industrial GMBH Заказать
PAN2341 Радиочастоный модуль на базе
многоканального приемопередатчика
СС1000 компании Texas Instruments (Chipcon).
Для подключения внешнего микроконтроллера
предусмотрен интерфейс SPI.
868 76,8



2,1...3,6



+10



-110



10,4x
20x
2,8
pan2341
PAN2350 Радиочастоный модуль на базе
многоканального приемопередатчика
СС1020 компании Texas Instruments (Chipcon).
Для подключения внешнего микроконтроллера
предусмотрен интерфейс SPI.
433/868 156,8 2,7...3,3 +5 -110 14,9x
21x
3,9
pan2350
PAN2355 Радиочастоный модуль
на базе многоканального приемопередатчика
СС1100 компании Texas Instruments (Chipcon).
Для подключения внешнего микроконтроллера
предусмотрен интерфейс SPI.
868  500  2,1...3,6  +5  -110
8,2х
pan2355
PAN2357  Радиочастоный модуль на базе нового улучшенного трансивера СС1101 компании Texas Instruments. Предназначен для применения в системах малого радиуса действия с двухсторонней передачей данных.  433  500  1,8...3,6  +106  -112
8,2х
pan2357
PAN3550  Радиочастоный модуль
на базе многоканального приемопередатчика СС1100 компании Texas Instruments (Chipcon) и микроконтроллера MC9S08GT60 (Freescale).
868  500  1,8...3,6  +10  -110  20,3
x 26
x 3
pan3550



2.4GHz аудио/видео RF-приёмник

Наименование для заказа  Частота, мГц  Внешний вид  Описание  Заказать

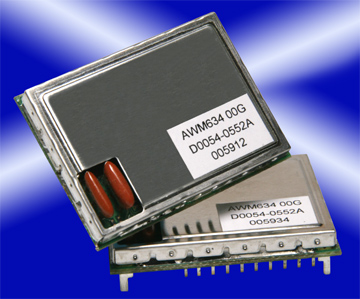

AWM634RX  2400  AWM634RX  *  безлицензионный ISM-диапазон 2.4GHz (2400MHz…2483MHz)
* напряжение питания: 5V (±2%)
* ток потребления: 140mA…180mA
* уровень входного RF-сигнала: −85dBm…-10dBm
* частотные каналы:
* импеданс антенного входа: 50Ω
Видео
* уровень видео выхода: 1VP-P (±0.2V)
* отношение S/N: не хуже 40dB (100kHz, 1VP-P синус)
* неравномерность в полосе частот: не более ±5dB (50Hz…5.5MHz)
* совместимость с форматами видео NTSC и PAL
Аудио
* уровень аудио выхода: 3VP-P (±0.3V, в полосе 50Hz…15kHz)
* выходной частотный диапазон: 50Hz…20kHz
* полоса пропускания: 50Hz…15kHz (-3dB)
* отношение S/N: не хуже 50dB ±3dB (50Hz…15kHz

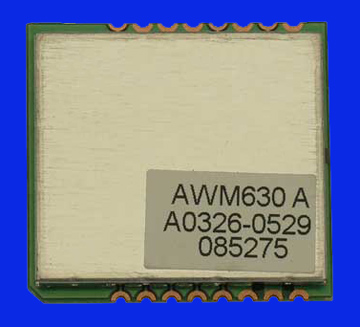

AWM630TX 2400 AWM630TX *  безлицензионный ISM-диапазон 2.4GHz (2400MHz…2483MHz)
* напряжение питания: 5V (±2%)
* ток потребления: 55mA
* нелицензируемая выходная мощность: 10dBm ±1dBm (CE), 0dBm ±1dBm (FCC)
* точность несущей частоты: ±100kHz (2.4GHz)
* частотные каналы:
* импеданс антенного выхода: 50Ω
* импеданс видео входа: 75Ω
* уровень видео входа: 1VP-P
* уровень аудио входа: 3VP-P
* совместимость с форматами видео NTSC и PAL
