hb driver infinКомпания Infineon представила новое семейство многоканальных драйверов управления двигателями постоянного тока TLE941xx-EL. Решение предназначено для систем с несколькими двигателями и может может быть легко сконфигурировано под конкретную задачу.

TLE941 (xx) содержит интегрированную силовую часть в виде нескольких полумостовых схем, несколько ШИМ-контроллеров управления и блок коммуникации по интерфейсу SPI. Кроме этого, имеется набор встроенных защит и диагностики, таких как: защита от короткого замыкания, от перегрузки по току, от обрыва нагрузки, от перегрева, от провалов/всплесков напряжения питания. Управление и диагностика осуществляются через SPI интерфейс.

НаименованиеVs (напряжение питания силовой части), ВVdd (напряжение питания логики), ВСредний ток, АКоличество полумостовКорпус
TLE94106EL 5.5 — 20 3.0 — 5.5 0.9 6 SSOP24
TLE94108EL 8
TLE94110EL 10
TLE94112EL 12

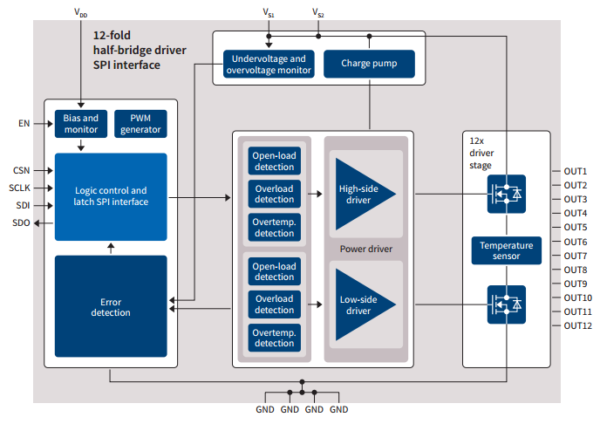

tle94112 600x424

Технические преимущества:

  • Два выхода (HS1, HS2) с настраиваемыми порогами отключения по низкому току;
  • Возможно управление несколькими микросхемами «шлейфом» с помощью стандартного 16-битного SPI-интерфейса;
  • Низкий ток собственного потребления в режиме «Sleep Mode» до 3 мкА (макс);
  • Высоко интегрированное решение в небольшом корпусе. Одна микросхема способна управлять 3, 4, 5 или 6-ю двигателями одновременно или до 11-ти двигателей в каскадном включении;
  • Встроенные ШИМ-котроллеры экономят вычислительные мощности микроконтроллера;
  • Индивидуальная диагностика каждого выхода через SPI-интерфейс;
  • Возможность параллельной работы полумостов для увеличения максимального тока.



Целевые применения:

  • Автомобильные системы подогрева, вентиляции, кондиционирования (HVAC);
  • Управление зеркалами автомобилей;
  • Электропривод в робототехнике;
  • Управление активными и индуктивными нагрузками;
  • Моностабильные/бистабильные реле.

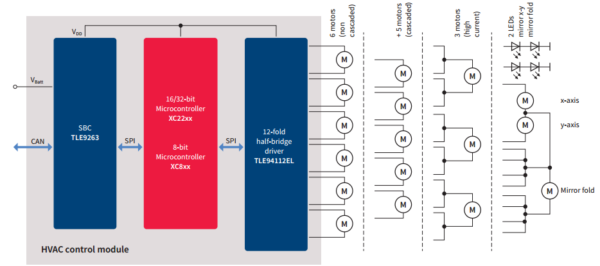

Shema primeneniya
