Емкостные датчики атмосферного давления DPS310 производства Infineon отличаются повышенной точностью измерений и производительностью. Они предназначены для применения в решениях для навигации внутри и вне помещений, в портативных устройствах для здравоохранения и фитнеса, в метеостанциях и электронных барометрах, в том числе – с батарейным питанием.

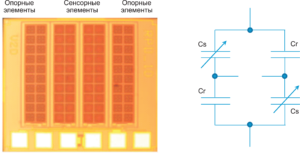

ris 2 5 300x155Компания Infineon предлагает МЭМС-датчики атмосферного давления серии DPS310 с емкостным сенсором. Структурная схема емкостной измерительной ячейки представлена на рисунке. Она представляет собой емкостной мост. Выходной сигнал формируется как разность сигналов опорной и измерительных ячеек. Благодаря этому обеспечивается лучшая температурная стабильность и устойчивость к шумам. Более того, емкостная схема сенсора имеет меньшее потребление, чем резистивная. Конечно, и в том, и в другом случае токи, протекающие через измерительную ячейку, небольшие, но для устройств с батарейным питанием, нацеленным на длительную работу, важен каждый микроампер.

Вторым преимуществом емкостного сенсора является его быстродействие, что в итоге позволяет применять датчики на его основе для отслеживания динамических процессов.Архитектура датчиков давления серии DPS310 рассчитана на получение данных более высокой точности и на высокую производительность измерений в разных условиях работы. Каждый датчик в процессе производства индивидуально калибруется, и калибровочные коэффициенты заносятся в ПЗУ микросхемы.В состав DPS310 входят емкостная измерительная ячейка, датчик температуры, 24-битный АЦП, блок цифровой обработки сигналов, память калибровочных коэффициентов, FIFO-буфер для хранения результатов измерений, интерфейсный блок, а также встроенный стабилизатор напряжения

ris 3 4 600x193

FIFO-буфер может хранить до 32 результатов измерений, что снижает затратность процедуры опроса датчика со стороны хост-контроллера. Об окончании результатов измерений можно узнать по выставленному биту в регистре статуса или по изменению уровня на внешнем выводе SDO. Взаимодействие с хост-контроллером осуществляется по интерфейсам I²C или SPI.
