xdpl8105В конце 2016 года компания Infineon представила на рынок новое семейство LED драйверов, обладающих расширенным функционалом и имеющих встроенный микроконтроллер. Микросхема XDPL8105 является продолжением развития этой концепции и представляет собой контроллер однокаскадного обратноходового преобразователя c функцией корректора коэффициента мощности.

Цифровое ядро XDPL8105 позволяет конфигурировать с помощью специального ПО режимы работы микросхемы и защитный функционал, при этом не требуя изменения внешних компонентов обвязки. Это сокращает сроки разработки и число вариантов исполнения конечного устройства. XDPL8105 работает в режиме регулировки по первичной стороне и не требует цепи обратной связи.

Благодаря цифровому ядру контроллера осуществляется мягкий переход между режимами работы (QR, CrCM и Burst Mode), что обеспечивает димминг в широком диапазоне от 1% до 100%, высокий КПД и коэффициент мощности, а так же низкий КНИ во всем диапазоне нагрузок.

Компания Infineon предоставляет разработчику набор необходимого ПО, с помощью которого можно рассчитать режимы работы микросхемы и сконфигурировать ее рабочие параметры. XDPL8105 идеально подходит для работы с внешним микроконтроллером благодаря специальному входу диммирования. Также возможна совместная работа с микросхемой димминга CDM10V, которая поможет сэкономить до 30 компонентов в схеме.

Для микросхемы доступна отладочная плата мощностью 40 Вт с изолированным интерфейсом димминга 0-10В на CDM10V.



Технические преимущества:



  • Работа с переменным и постоянным входным напряжением;
  • Диапазон входного переменного напряжения 90-305 В;
  • Точность задания выходного тока ±3%;
  • Конфигурация выходного тока без изменения компонентов схемы;
  • КПД до 91%;
  • Высокие значения КМ до 0,99 и КНИ<10%;
  • Встроенная цепь высоковольтного запуска до 600В.


Широкий набор защит:



  • Конфигурируемая система защиты от перегрева;
  • Защита от перенапряжения по входу/выходу;
  • Защита от пониженного напряжения по входу/выходу;
  • Защита от обрыва и КЗ в нагрузке.



XDPL8105CDM10V 600x257

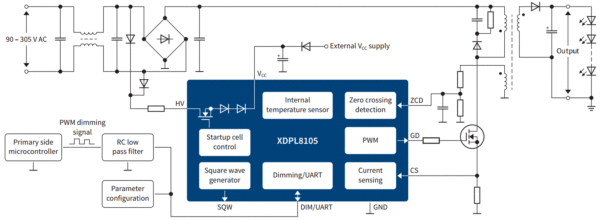

Работа XDPL8105 совместно с внешним микроконтроллером



XDPL8105Mic 600x220

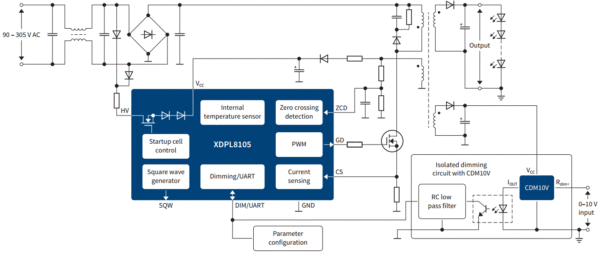

Работа XDPL8105 совместно с СDM10V
