IRAUDAMP7 – комплект разработчика аудиоусилителей класса D мощностью 25-500Вт.

Корпорация International Rectifier анонсировала новый комплект разработчика IRAUDAMP7 для создания аудиусилителей класса D с мощностью от 25Вт на канал, применяемых в домашних кинотеатрах, музыкальных инструментах и автомобильной аудиотехнике. Достоинством IRAUDAMP7 является возможность реализации широкого спектра аудиоусилителей мощностью от 25 до 500Вт на простой по конструкции односторонней печатной плате. Новый комплект выпускается в 2 вариантах. Комплект IRAUDAMP7S – двухканальный 120 Вт полумостовой усилитель обеспечивает КПД 91% при мощности120Вт в каскаде класса D при работе на нагрузку 8 Ом и коэффициент гармоник 0.005% на частоте 1кГц при мощности 60Вт на нагрузке 8 Ом. В комплекте IRAUDAMP7D применена ИС цифрового аудиодрайвера IRS2092 в корпусе DIP16 и другие компоненты для монтажа в отверстия, в то время как в IRAUDAMP7S ИС IRS2092S в SOIC корпусе и компоненты для поверхностного монтажа. В обеих комплектах в качестве выходных силовых МОП транзисторов применены сдвоенные полумостовые МОП-транзисторы IRFI4019H-117P в 5 выводных изолированных корпусах типа ТО-220.

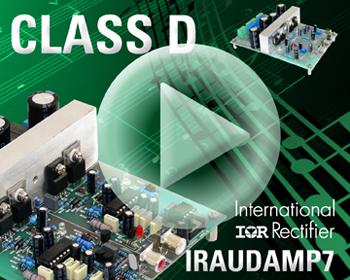

nr080918

Комплект IRAUDAMP7 позволяет реализовывать аудиоусилители с различными параметрами при минимальных изменениях схемы. Например для перехода от базовой конструкции усилителя мощность 120Вт к новой с мощногстью 60Вт требуется заменить всего 7 из 50 компонентов платы. Аудиоусилитель IRAUDAMP7 снабжен развитыми функциями защиты, включая защиту от перегрузки по току, перенапряжения, низкого напряжения сети, предотвращение режима работы нагрузки на постоянном токе, защиту от перегрева. Аудиоуситель также содержит вспомогательный источник питания +/- 5В для питания узла аналогой обработки сигнала в предусилителе и вспомогательный источник питания +12В для питания аудиодрайверов усилителя. Возможные варианты аудиоусилителей представлены в таблице

Reference Design
Item IRAUDAMP7D IRAUDAMP7S
Driver IC IRS2092 IRS2092S
Power MOSFET IRFI4019H-117P IRFI4019H-117P
Rated Output Power Half Bridge, 8 Ohms 125W x 2 125W x 2
Half Bridge, 4 Ohms 250W x 2 250W x 2
Full Bridge, 8 Ohms 500W x 2 500W x 2
Nominal Supply Voltage +B, -B ±50V ±50
