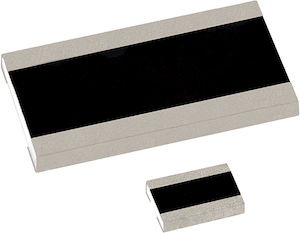

9086095903Компания Vishay обновила семейство своих толстопленочных резисторов RCL-e3, выполненных в виде чипв с выводами, расположенными вдоль длинной стороны чипа. Основными преимуществами данной серии резисторов являются: более высокая допустимая мощность рассеяния благодаря более широким клеммам, лучшая устойчивость к испытаниям на температурные циклы , соответствие стандарту AEC-Q200 для автомобильных приложений.


Возможные области применения серии RCL-e3:

• Все приложения общего назначения
• Печатные платы с плотным расположением компонентов
• Автомобильные электронные схемы
• Промышленное оборудование
• Телекоммуникационная инфраструктура



Основные технические характеристики серии RCL-e3:

• Типоразмер / мощность рассеяния (Вт):
- 0406 / 0.25, 0612 / 1, 1020 / 1, 1218 / 1, 1225 / 2
• Диапазон сопротивлений:
- от 1 Ом до 2.2Мом для RCL 1218-e3
- от 1 Ом до 1 Мом, для остальных типоразмеров
• Максимальное напряжение на корпусе относительно окружения в течение 1 мин:
- 50В для RCL 0406-e3, 200В для остальных размеров
• Допуск на сопротивление 5%, 1%
• Температурный коэффициент 200ppm/°K, 100200ppm/°K
• Диапазон рабочих температур от -55°C до +155°C
• Макс. изменение сопротивления

• для диапазона сопротивлений,
- Изменение сопротивления |ΔR/ R| менее 1% после 1000ч и менее 2% после 8000 ч
• Интенсивность отказов: FITobserved ≤ 0,1 x 10-9/час
