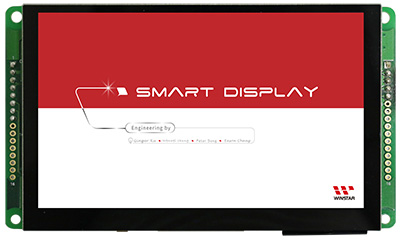

WL0F00050000FGAAAS00 - это 5-дюймовый умный TFT дисплей_CAN Series, который определяется как подчиненное устройство (slave device), которым управляет ведущее устройство с помощью команды шины CAN для отображения содержимого экрана на экране и возврата данных о событиях касания с объектами протокола. WL0F00050000FGAAAS00 интегрирован со стандартным TFT-модулем WF50FTYAGDNG0 и 4-уровневой платой FR4 PCBA со встроенным программным обеспечением. Данный дисплей CAN Series очень прост в использовании, что позволяет быстро и экономически эффективно начать разработку Вашего проекта. Наш Smart Display может использоваться на платформах с несколькими хостами (HOST) например: компьютер (с USB2CAN Dongle), MCU, Raspberry Pi (с PiCAN2).
5" дюймовый умный TFT дисплей_CAN Series WL0F00050000FGAAAS00 характеристики:
- Рабочее напряжение DC 5V низкое энергопотребление для USB to drive.
- Самотестирование и заставка при включении питания.
- CAN интерфейс.
- Поддерживает CANopen протокол (скорость передачи по умолчанию составляет 250 КБ).
- Встроенная флэш-память, хранение шрифта и данных словаря объектов.
- Поддерживает PCAP емкостную сенсорную тач панель.
- CanTFT Smart Display определяется как подчиненное устройство, которое управляется ведущим устройством через команду шины CAN для отображения содержимого дисплея на экране дисплея и возврата данных о событиях касания с объектами протокола.
- Демо-набор HOST можно использовать на нескольких платформах, таких как Computer, MCU или Raspberry Pi (с PiCAN2).
- Встроенный зуммер управляется с главного устройства.

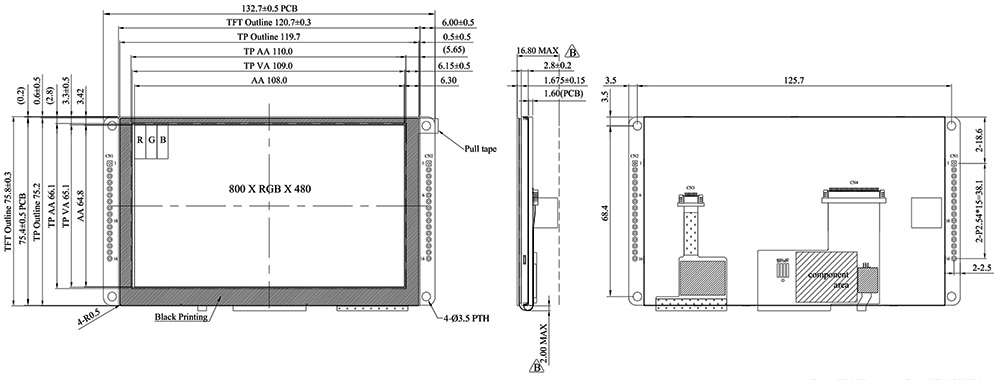

Механические характеристики:
| Наименование | Стандартное значение | Единица |
|---|---|---|
| LCD панель | 120.7(W)×75.8(H)×4.475 | mm |
| PCB | 132.7(W)×75.8(H)×1.6 | mm |
| Схема корпуса | NA | mm |
Общая информация:
| Наименование | Стандартное значение | Единица |
|---|---|---|
| Рабочее напряжение | 5 | Vdc |
| Интерфейс связи | CAN bus differential ± 3.3 | Vpp |
| Диагональ | 5 | дюйма |
| Разрешение | 800× 3(RGB)×480 | dot |
| Габариты | 120.7(W)×75.8(H)×4.475 | mm |
| Активная область | 108(W)×64.8(H) | mm |
| Шаг пикселя | 0.135(W)×0.135(H) | mm |
| Тип LCD | TFT, Черный, Трансмиссивный | |
| Угол обзора | 80/80/80/80 | |
| Соотношение сторон | 16:9 | |
| Сенсорный экран | Емкостная сенсорная панель | |
| Поверхность | Глянцевая | |
