Ученые из Высшего технологического института Samsung (Samsung Advanced Institute of Technology, SAIT) в сотрудничестве с Национальным институтом науки и технологии Ульсана (UNIST) и Кембриджским университетом рассказали об открытии нового материала под названием аморфный нитрид бора (a-BN). Исследование, опубликованное в авторитетном научном журнале Nature, способно ускорить появление полупроводников следующего поколения.

2D материалы – ключ к преодолению проблем масштабируемости

SAIT занимается исследованием и разработкой двумерных (2D) материалов – кристаллических веществ, состоящих из одного слоя атомов. В частности, специалисты института работали над изучением и разработкой графена и добились революционных результатов в этой области – создали новый графеновый транзистор, а также новый метод производства монокристаллических пластин большой площади из чешуйчатого графена. Помимо этого, ученые SAIT заняты ускорением коммерциализации материала.
«Чтобы улучшить совместимость графена с полупроводниковыми процессами на основе кремния, выращивание пленок графена на полупроводниковых подложках должно осуществляться при температуре ниже 400 ° C, – рассказал Хён Чжин Шин, руководитель проекта по разработке графена и главный исследователь SAIT. – Мы также постоянно работаем над расширением сферы применения графена, не ограничиваясь полупроводниками».

Трансформированный 2D материал – аморфный нитрид бора

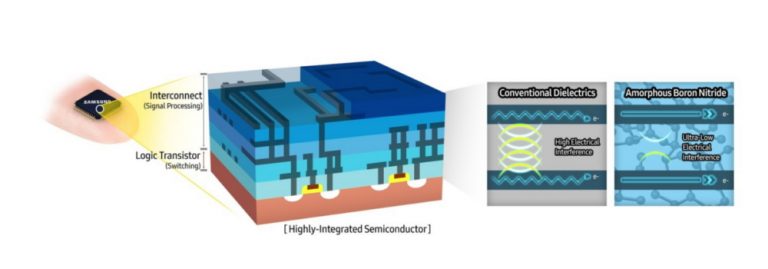

Недавно открытый материал под названием аморфный нитрид бора (a-BN) состоит из атомов бора и азота с аморфной структурой молекулы. Несмотря на то, что аморфный нитрид бора получают из белого графена, который включает атомы бора и азота, расположенные в гексагональной структуре, благодаря своей молекулярной структуре новый материал обладает уникальными отличиями от белого графена.
Аморфный нитрид бора имеет лучшую в своем классе сверхнизкую диэлектрическую проницаемость 1,78 с сильными электрическими и механическими свойствами и может использоваться в качестве межсоединительного изоляционного материала для сокращения электрических помех. Также было продемонстрировано, что материал в чешуйчатой форме можно выращивать при низкой температуре, всего 400°C. В связи с этим ожидается, что аморфный нитрид бора будет широко применяться в полупроводниках, таких как решения DRAM и NAND, и, особенно, в памяти следующего поколения для крупномасштабных серверов.
