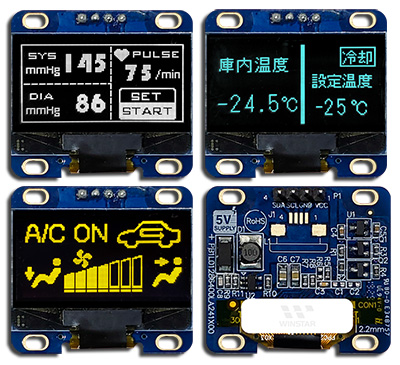

WEA012864L – это COG OLED модуль с печатной платой; диагональ модуля 1.28” с разрешением 128x64 точек. WEA012864L сделан на базе контроллера IC SH1106 и поддерживает только I2C интерфейс. Напряжение питания логики 3 V или 5V, а напряжение питания дисплея 7.5V. Рабочий цикл (duty cycle) составляет 1/64. Размер печатной платы дисплея составляет 35.50 × 32.0 mm и имеет монтажные отверстия для удобного крепления. WEA012864L COG OLED модуль может работать при температурах от -40℃ до + 80 ℃; а температура хранения - от -40℃ до + 85℃.
| WEA012864L | Измерения |
|---|---|
| Разрешение | 128 × 64 точек |

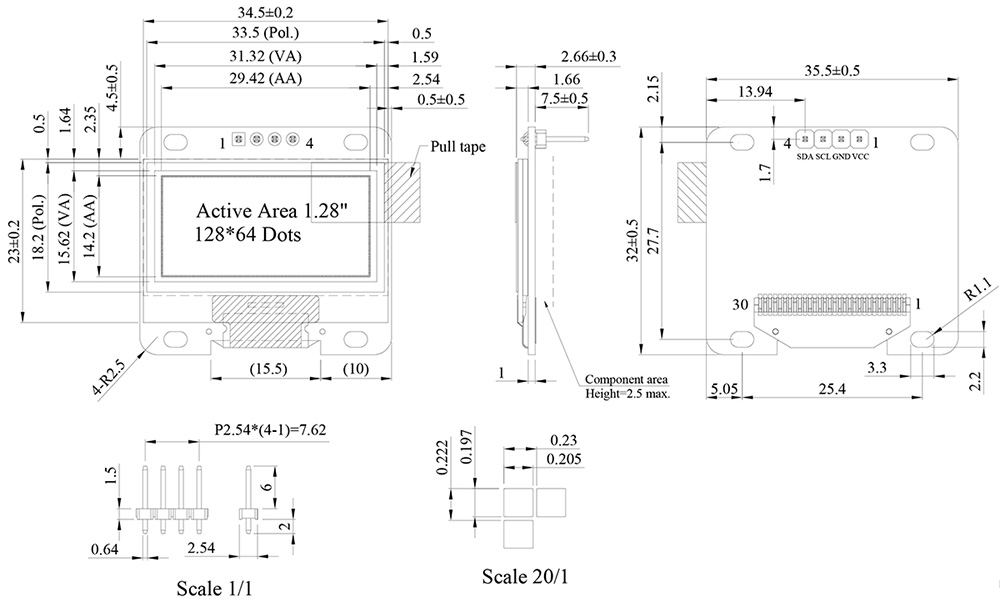

| Габариты | 35.50 × 32.00 × 2.66 mm |
| Активная область | 29.42 × 14.20 mm |
| Размер пикселя | 0.205 × 0.197 mm |
| Шаг пикселя | 0.230 × 0.222 mm |
| Матрица | Пассивная |
| Цвет дисплея | Желтый / Белый / Небесно голубой |
| Рабочий цикл | 1/64 Duty |
| IC | SH1106 |
| Интерфейс | I2C |
| Диагональ | 1.28 дюйма |
