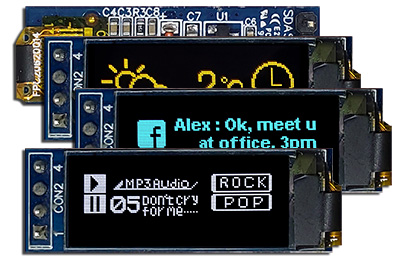

WEA012832F – это COG OLED модуль с печатной платой; диагональ модуля 0.91” с разрешением 128x32 точек. WEA012832F сделан на базе контроллера IC SSD1306 и поддерживает только I2C интерфейс. Напряжение питания логики 3 V или 5V, а напряжение питания дисплея 7.5V. Рабочий цикл (duty cycle) составляет 1/32. Размер печатной платы дисплея составляет 35.80 × 12.0 mm и имеет монтажные отверстия для удобного крепления.
WEA012832F COG OLED модуль может работать при температурах от -40℃ до + 80 ℃; а температура хранения - от -40℃ до + 85℃.
WEA012832F | Измерения |
---|---|
Разрешение | 128 x 32 Pixels |

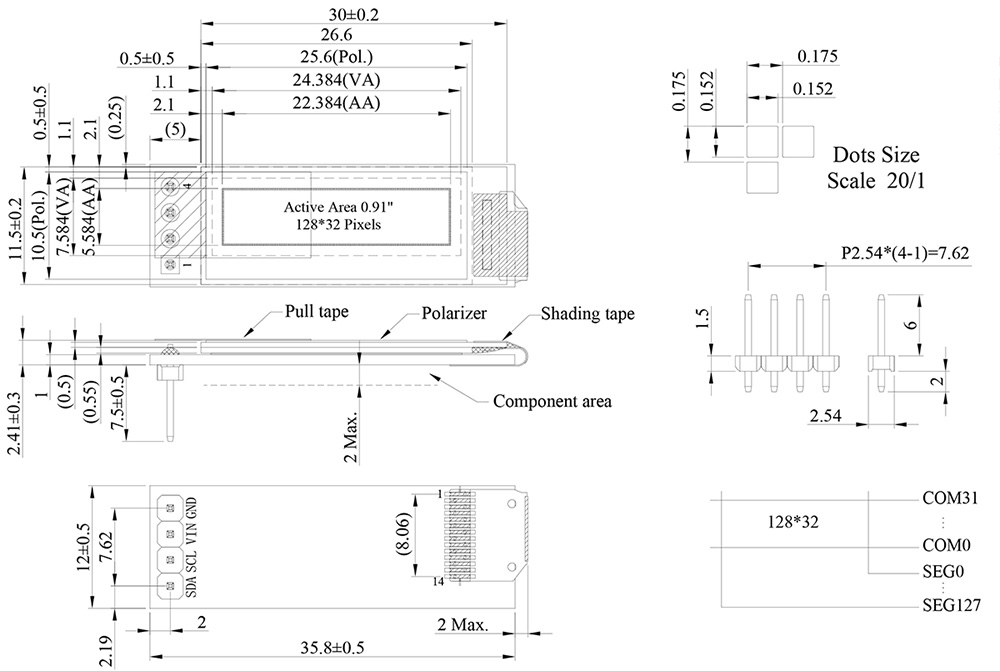

Габариты | 35.8 x 12.0 x 2.41 |
Активная область | 22.384 x 5.584 |
Размер пикселя | 0.152 x 0.152 |
Размер пикселя | 0.175 x 0.175 |
Матрица | Пассивная |
Цвет дисплея | Желтый / Белый / Небесно голубой |
Рабочий цикл | 1/32 Duty |
IC | SSD1306 |
Интерфейс | I2C |
Диагональ | 0.91 дюйма |
