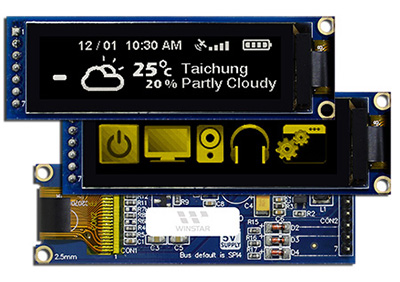

WEO025664A – это COG OLED модуль с печатной платой; диагональ модуля 2.08" с разрешением 256x64 точек. WEA025664A сделан на базе контроллера IC SSD1362 и поддерживает только 4-х жильный SPI интерфейс. Напряжение питания 3 V или 5V, а рабочий цикл (duty cycle) составляет 1/64. Размер печатной платы дисплея составляет 70.0 x 22.0 mm и имеет монтажные отверстия для удобного крепления.
WEO025664A COG OLED модуль может работать при температурах от -40℃ до + 80 ℃; а температура хранения - от -40℃ до + 85℃.
WEA025664A | Измерения |
---|---|
Разрешение | 256 x 64 Dots |
Габариты | 70.0 x 22.0 x 1.71 mm |
Активная область | 51.18 x 12.78 mm |
Размер пикселя | 0.18 x 0.18 mm |
Шаг пикселя | 0.20 x 0.20 mm |
Матрица | Пассивная |
Цвет дисплея | Белый / Желтый |
Рабочий цикл | 1/64 Duty |
Gray Scale | 4 Bits |
IC | SSD1362 |
Интерфейс | SPI |
Диагональ | 2.08 дюйма |
